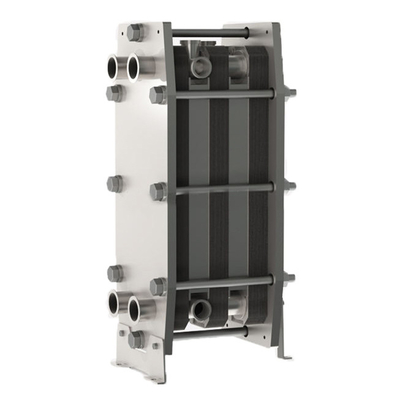

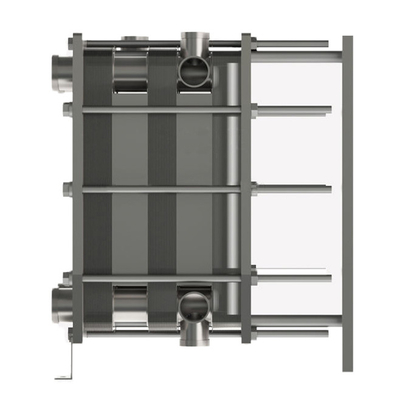

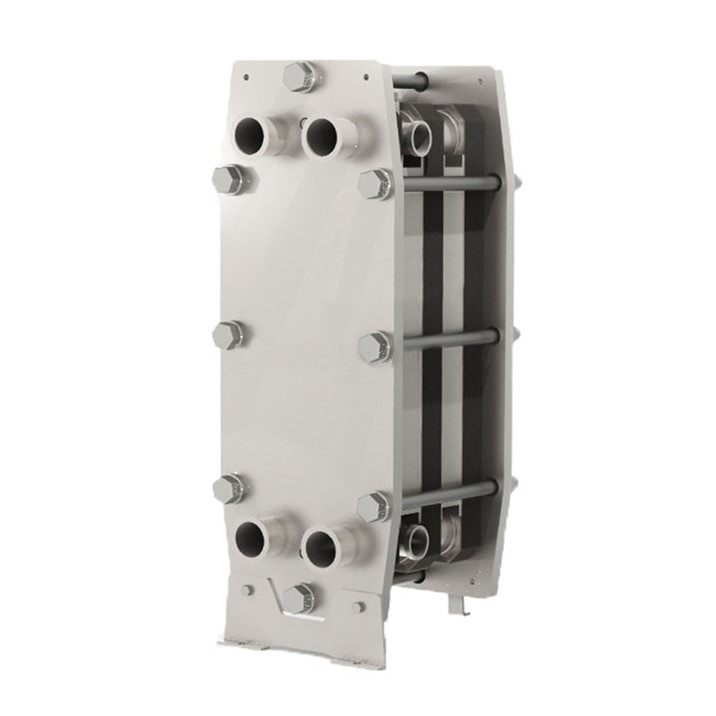

ミルクパステライザー 衛生プレート 交換器 ステンレス鋼

プレート熱交換器は,波紋金属プレートのパックで構成され,その間に熱伝送が行われる2つの流体の通過を目的としたポータルホールがあります.プレートパックは,フレームプレートと圧力プレートの間に組み立てられ,締めボルトによって圧縮されますプレートには,チャネルを密封し,液体を交替チャネルに導いたガスケットが装備されている.プレートの数は,流量,液体の物理的特性,圧力低下と温度プログラムプレートの波紋は,流体の渦巻を促し,プレートを差圧に対して支えます.

フレーム
プレートとプレッシャープレートは上部棒と下部棒によって位置し,両方が支柱に固定されています.最大型では,いくつかの緊縮ボルトは,ユニットの開閉を容易にするためにボールベアリングローバーで装備されています.. フレームは床のみに設置するように設計されています. 標準脚は固定されています. 1 つのユニットには,交換可能な接続付きの接続プレートによって分離されたいくつかのセクションが含まれることができます.

プレート
円盤の波紋は円盤の間を通り,それぞれの円盤を隣の円盤に支え,熱伝達を効率的にする渦巻きを高めます.コーナーポートとガスケットは,2つのメディアが代替チャネルを通過するように配置されていますプレートには高圧での最大強度のためのシェブロンパターンがあります.最適な高熱伝達と低圧下降を得るために,さまざまなシェブロンデザインが利用できます.独特の分布エリアは,プレート表面を均等に流れる円盤は逆向きで,並行流量があります.
必要なのは1種類のプレートだけです

信頼性の高い設計
BAODE 密封板式熱交換器は,温かい,しかし効率的な暖房と冷却を提供し,すべての衛生要件を満たしています.典型的な用途は乳製品,食品および飲料,衛生処理など:
牛乳と飲料の加工
ワインの調理
瓶詰め水処理
CIP (クリーニング・イン・プレイス) の加熱
逆オスモス水

乳製品,ビール,飲料,粘着性のある製品の冷却と加熱,一部の用途における乳のパステル化とパステル化

短い配送時間
高品質
合理的な価格
顧客が作った
専門知識の設計と顧客サポート

モデル	BS100
クロス参照	M10B/M10M
高さ,H [mm]	1084	1084
幅,W [ミリ]	470	470
標準の長さ,L [mm]	700	700
最大標準長さ,L [mm]	2300	2300
垂直ポート距離 VC [mm]	719	719
横のポート距離,HC [mm]	225	225
最大温度 [°C]	180	180
マックス.プレッシャー [バーグ]	10	16
フレンズの大きさ	DN100/4"	DN100/4"
最大流量 [kg/s]	50

ガスケット
材料	適用可能な温度	適用可能な液体
BNR	-15°Cから+135°C について	水,海水,ミネラルオイル,塩水
EPDM	-25歳°Cから+180°C	熱水,蒸気,酸,アルカリ
F26 について	-55歳°Cから+230°C について	酸,アルカリ
FTP	0°Cから+160°C について	高濃度酸,アルカリ,高温オイル,蒸気
