ステンレス鋼食品級プレート熱交換機牛乳ビールジュース食品産業用

商品の詳細:

起源の場所:	中国
ブランド名:	Baode
証明:	CE UL ISO9001 CCS GL DNV LR
モデル番号:	BS150

お支払配送条件:

最小注文数量:	1 ユニット
価格:	USD 100-1000 per Unit
パッケージの詳細:	パライウッドケース
受渡し時間:	14~18 営業日
支払条件:	T/T
供給の能力:	500個/月

詳細製品概要

製品名:	ステンレス鋼食品級プレート熱交換機牛乳ビールジュース食品産業用	モデル参照:	SWEP を置き換える
プレート材料:	ステンレス鋼316L/304	ガスケット材料:	NBR EPDM HEPDM FKM

ステンレス鋼食品級プレート熱交換機牛乳ビールジュース食品産業用

製品説明

作業原理
The plate heat exchanger used for food pasteurization procedure is consists of a pack of corrugated metal plates with port holes for the passage of two fluids between which heat transfer will take placeプレートパックは,フレームプレートと圧力プレートの間に組み立てられ,締めボルトで圧縮されます.プレートは,チャネルをシールし,代替チャネルに流体を導くガシケットを装備していますプレートの数は流量,液体の物理特性,圧力低下,温度プログラムによって決定されます.プレートの波紋は,流体の渦巻きを促進し,プレートの差圧に対してサポート.

フレーム
プレートとプレッシャープレートは上部棒と下部棒によって位置し,両方が支柱に固定されています.最大型では,いくつかの緊縮ボルトは,ユニットの開閉を容易にするためにボールベアリングローバーで装備されています.. フレームは床のみに設置するように設計されています. 標準脚は固定されています. 1 つのユニットには,交換可能な接続付きの接続プレートによって分離されたいくつかのセクションが含まれることができます.

プレート
円盤の波紋は円盤の間を通り,それぞれの円盤を隣の円盤に支え,熱伝達を効率的にする渦巻きを高めます.コーナーポートとガスケットは,2つのメディアが代替チャネルを通過するように配置されていますプレートには高圧での最大強度のためのシェブロンパターンがあります.最適な高熱伝達と低圧下降を得るために,さまざまなシェブロンデザインが利用できます.独特の分布エリアは,プレート表面を均等に流れるプレートは逆向きで並行流量があり,それは1種類のプレートのみが必要であることを意味します.

信頼性の高い設計
BAODE 密封板式熱交換器は,温かい,しかし効率的な暖房と冷却を提供し,すべての衛生要件を満たしています.典型的な用途は乳製品,食品および飲料,衛生処理など:
牛乳パステル化及び食品パステル化加工
ワインの調理
瓶詰め水処理
CIP (クリーニング・イン・プレイス) の加熱
逆オスモス水
簡単に変更できます

モジュラルの設計により,これらの標準プレート熱交換器は,新しいまたは変化するプロセス要件に簡単に適応できます.密封材とオプションは,幅広い衛生プロセスに適応可能な選択になります.
例えば BAODE の B 型プレートを最大限の熱効率を必要とする用途に選択できますまたは,より穏やかな製品処理を必要とするアプリケーションのための私たちのMプレートタイプを選択NBRFFとEPDFFF製の特殊衛生質のガスケットも衛生的なプロセスのために利用できます.

高熱効率
BAODE熱交換機は,最適化されたシェブロンパターン,プレス深さ,プレス材料のユニークな薄いプレートのおかげで,高効率の熱伝達を可能にします.これは,より効率的で均等な熱伝達,およびプレートの全表面に製品の均等な分布を提供します.BAODEプレートは,様々なデザインとサイズで提供されています.
清掃し管理しやすい
BAODE プレート熱交換器は,清掃や整備を容易にする機能を備わっています.例えば,小さなポートは,特殊なポンプの使用を必要としてはなく,CIP を実現します.FDA に準拠する材料を使用する独特の粘着のない密着システムですプレートがフレームにぶら下がっている間,ガスケットを簡単に交換でき,時間とお金の両方を節約できます.

応用:
乳製品,ビール,飲料,粘着性のある製品の冷却と加熱
乳のパステリゼーションとパステリゼーション

利点:
短い配送時間
高品質
合理的な価格
顧客が作った
専門知識の設計と顧客サポート
中国製

モデル	BS150
高さ,H [mm]	1815
幅,W [ミリ]	610
垂直ポート距離 VC [mm]	1294
横のポート距離,HC [mm]	298
マックス.プレッシャー [バーグ]	10/16

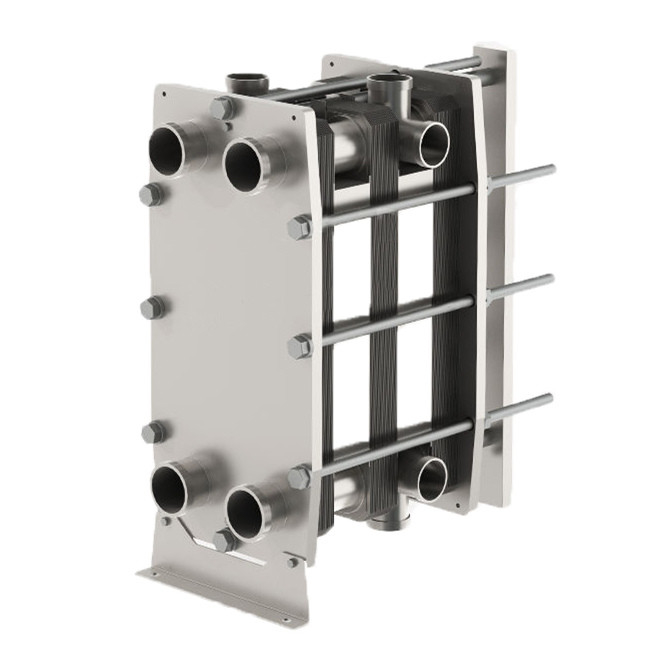

ステンレス鋼食品級プレート熱交換機牛乳ビールジュース食品産業用 2

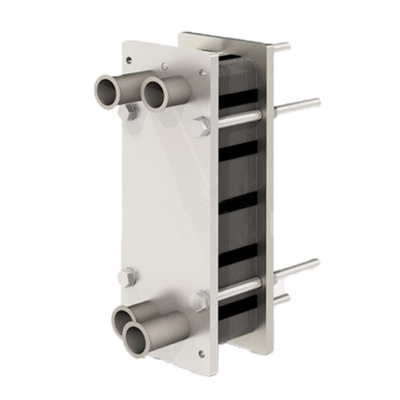

ステンレス鋼食品級プレート熱交換機牛乳ビールジュース食品産業用 3

ガスケット
材料	適用可能な温度	適用可能な液体
BNR	-15°Cから+135°C について	水,海水,ミネラルオイル,塩水
EPDM	-25歳°Cから+180°C	熱水,蒸気,酸,アルカリ
F26 について	-55歳°Cから+230°C について	酸,アルカリ
FTP	0°Cから+160°C について	高濃度酸,アルカリ,高温オイル,蒸気
