Baode熱交換器具株式会社

|
| 起源の場所: | 中国 |
| ブランド名: | Baode |
| 証明: | CCS/UL/CE |
| モデル番号: | BL30シリーズ |
| 最小注文数量: | 1 ユニット |
|---|---|
| 価格: | USD 50-1000per Units |
| パッケージの詳細: | パライウッドの箱 |
| 受渡し時間: | 14-18仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 月1千個 |
| 製品名: | SUS304 316L 信頼性の高いコンデンサー 溶接板 交換器 液圧冷却器 適用 ミニ蒸発コイル | 主な用途: | 自動車エンジンオイル冷却器/水力換熱器 |
|---|---|---|---|
| ろう付け材料: | 銅 | オイルクーラータイプ: | 銅製の熱交換器 |

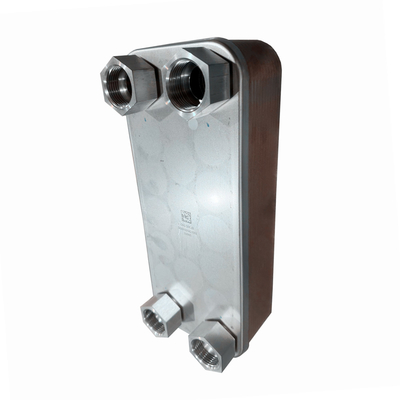

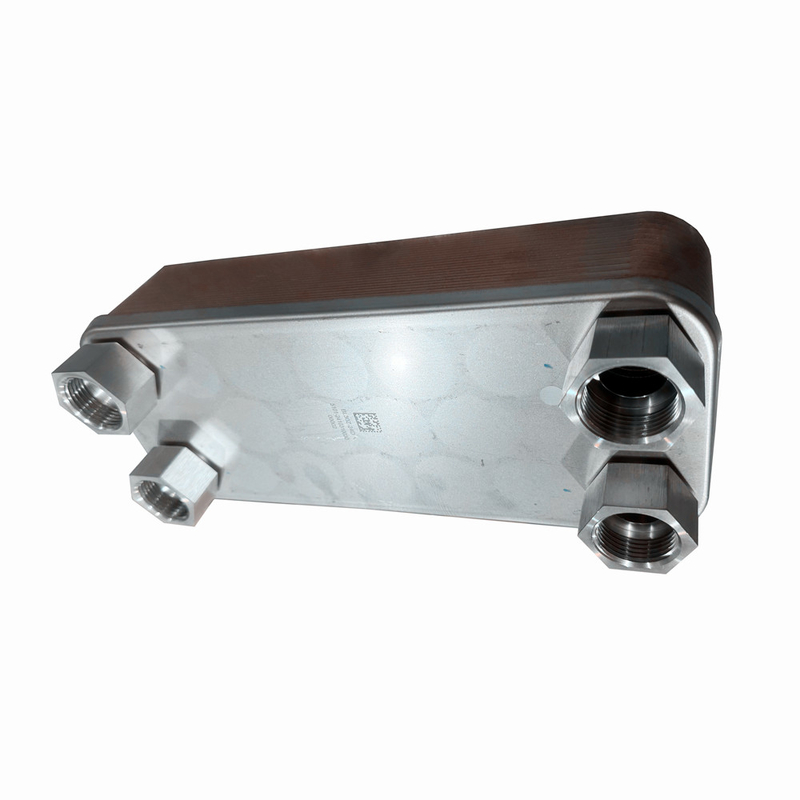

SUS304 316L 信頼性の高いコンデンサー 溶接板 交換器 液圧冷却器 適用 ミニ蒸発コイル
製品説明
溶接板の交換器には欠陥があり,分解して清掃できないし,修理できないので,価格は少し高い.熱伝達効率を改善するために,異なる主要なパラメータに応じて異なるステップから構成することができます..
溶接板熱交換器には密封剤パッドがありません. プレートは銅ボ高温溶解電気溶接で溶接されています. プレートは円形に曲がりくねった波形デザインのスキームを持っています.低水流で流体メカニズムを作ることができます熱交換器の容量は一般的に小さく,主要な用途は超高圧で,皮のパッドは,作業状態に統合することはできません.
プレート内の流体メカニクスのステップは,実際のアプリケーション状況に応じて多くの側面から構成され,一般的に単段階および多段階から構成されます.材料の両側が1つのステップで対称である場合材料の片側がシングルステップであり,もう片側がダブルステップであり,材料の両側が異なるステップから構成されることがあります.熱い側と冷たい側が単一のステップである 溶接板熱交換器の仕様構成また,多段階式熱交換機も顧客の要求に応じて調整できます.
ステップ組成の方法は,熱伝達と水力摩擦抵抗に基づいて計算されるべきである.冷たい流と熱い流のチャネルにおける熱伝導熱伝達指数は,可能な限り同じまたは互いに近いものでなければならない.熱伝導の表面の両側における熱伝導の気流熱伝達指数が同じまたは近いため,熱伝導性は非常に大きい.
溶接板熱交換器の流量度はプレートごとに異なるが,平均流量度は依然として熱伝達と水力力摩擦抵抗を計算するために使用される.クランププレートに固定されているため解体も便利です
| モデル | BL26 |
| 幅 A [mm] | 111 |
| 高さ,B [ミリ] | 310 |
| 長さ,E [ミリ] | 10+2.36n |
| 横のポート距離,C [mm] | 50 |
| 垂直ポート距離,D [mm] | 250 |
| 最大圧力 [Mpa] | 3 |
| 最大流量 [M3/h] | 8.1 |
| 体重 [kg] | 1.3+0.12n |
モデル
BL1
| モデル | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| 幅 A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| 高さ,B [ミリ] | 206 | 310 | 310 | 304 | 525 | 616 |
| 長さ,E [ミリ] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| 横のポート距離,C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| 垂直ポート距離,D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| 最大圧力 [Mpa] | 3 | 3 | 3 | 3/4. 3/4. 3/4.5 | 3/4. 3/4. 3/4.5 | 3/4. 3/4. 3/4.5 |
| 最大流量 [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| 体重 [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| モデル | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| 幅 A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| 高さ,B [ミリ] | 528 | 696 | 738 | 1398 | 495 | 739 |
| 長さ,E [ミリ] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2.55n |
| 横のポート距離,C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| 垂直ポート距離,D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| 最大圧力 [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4. 3/4. 3/4.5 | 3/4. 3/4. 3/4.5 |
| 最大流量 [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| 体重 [kg] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
