Baode熱交換器具株式会社

|
| 起源の場所: | 中国 |
| ブランド名: | Baode |
| 証明: | CCS/UL/CE |
| モデル番号: | BL210シリーズ |
| 最小注文数量: | 1 ユニット |
|---|---|
| 価格: | USD 50-1000per Units |
| パッケージの詳細: | パライウッドの箱 |
| 受渡し時間: | 14-18仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 月1千個 |
| 製品名: | 高品質のフェステンレス鋼製 熱交換器具の価格 | 主な用途: | 自動車エンジンオイル冷却器/水力換熱器 |
|---|---|---|---|
| ろう付け材料: | 銅 | オイルクーラータイプ: | 銅製の熱交換器 |

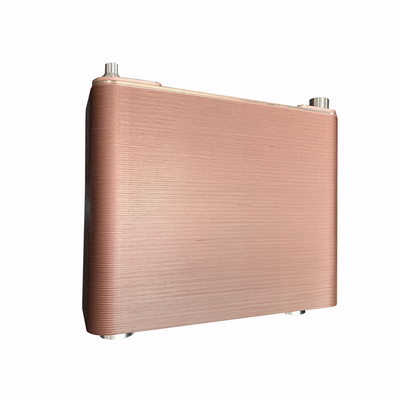

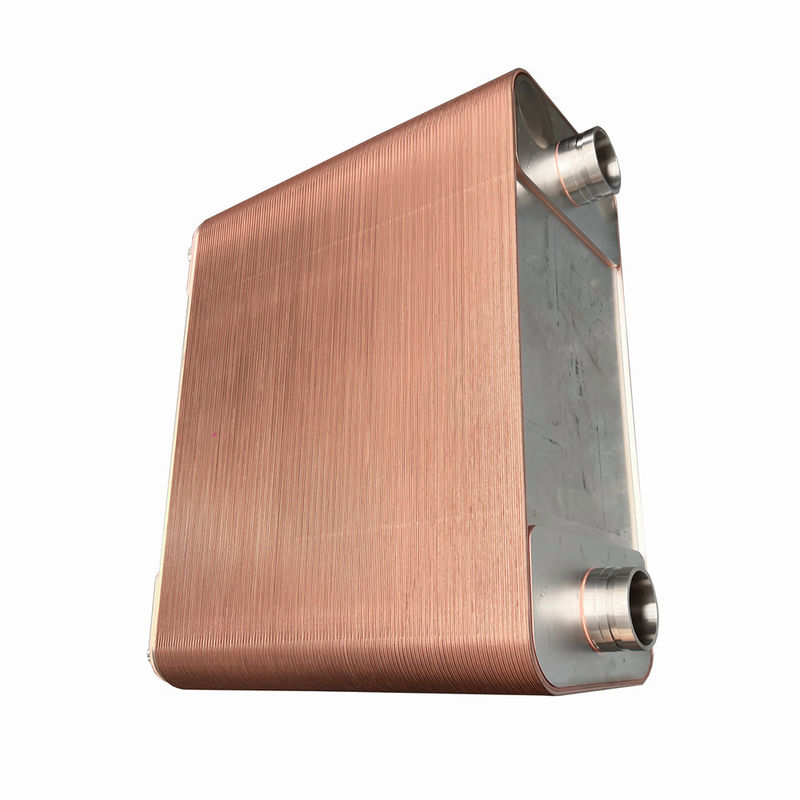

高品質のフェステンレス鋼製 熱交換器具の価格
製品説明
溶接板熱交換器とは,真空溶接炉で隣接するステンレス鋼の波紋板を溶接し,純銅 (またはニッケル) をフィラー金属として使用することで作られたプレート熱交換器である.円盤の間のチャネルが形成されます角の穴の分布は,両メディアがチャネルで交互に流れるようにし,接触点の数が良い機械的な強調を提供します.接触点と縁は銅 (またはニッケル) で溶解されている, コンパクトな構造,小容量,軽量,高熱伝達効率,冷却剤の総充填量は小さい,適応範囲が広い良質な価格パフォーマンス比率と他の利点.
溶接板熱交換器のチャネル特性
Hチャネル:高熱伝達係数.小流量でも強い熱伝達 (高特異熱,相変化でも大きな温度差) に適しています.冷却熱伝達など.
Mチャネル: HチャネルとLチャネル間の熱伝達係数と抵抗
Lチャネル:低熱伝達係数,低抵抗. 大流量と弱い熱伝達 (低特異熱差は小さい) に適しています.例えば,環境圧下での空気熱伝達.
合金板熱交換器の利点 コンパクトな構造:薄いステンレス鋼板を使用し,高熱伝達係数,低保持率.
信頼性と安定性:ステンレス鋼304.316Lと溶接材の選択,溶接品質は高く,高温と高圧に耐える,高疲労強度です.
低水消費: 溶接板の交換器は高温交換効率を持っています.同じ冷却条件下でシェルとチューブ熱交換器の冷却水の流れの1/3を必要としますように.
軽量: シェルとチューブ型の20%から30%のみで,輸送と設置コストを削減します.
低汚れ系数:高気圧により汚れ系数が減少し,清掃の数も減少します.
追加のアクセサリー:ユーザーのニーズに応じて,柔軟なインターフェースデザイン,温度センサー装置,固定ボルト,固定サポート,フレンズ,クランプ,隔熱層を提供することができます.
| モデル | BL26 |
| 幅 A [mm] | 111 |
| 高さ,B [ミリ] | 310 |
| 長さ,E [ミリ] | 10+2.36n |
| 横のポート距離,C [mm] | 50 |
| 垂直ポート距離,D [mm] | 250 |
| 最大圧力 [Mpa] | 3 |
| 最大流量 [M3/h] | 8.1 |
| 体重 [kg] | 1.3+0.12n |
モデル
BL1
| モデル | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| 幅 A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| 高さ,B [ミリ] | 206 | 310 | 310 | 304 | 525 | 616 |
| 長さ,E [ミリ] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| 横のポート距離,C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| 垂直ポート距離,D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| 最大圧力 [Mpa] | 3 | 3 | 3 | 3/4. 3/4. 3/4.5 | 3/4. 3/4. 3/4.5 | 3/4. 3/4. 3/4.5 |
| 最大流量 [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| 体重 [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| モデル | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| 幅 A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| 高さ,B [ミリ] | 528 | 696 | 738 | 1398 | 495 | 739 |
| 長さ,E [ミリ] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2.55n |
| 横のポート距離,C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| 垂直ポート距離,D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| 最大圧力 [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4. 3/4. 3/4.5 | 3/4. 3/4. 3/4.5 |
| 最大流量 [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| 体重 [kg] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
