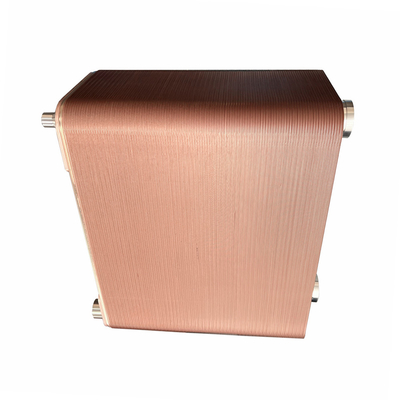

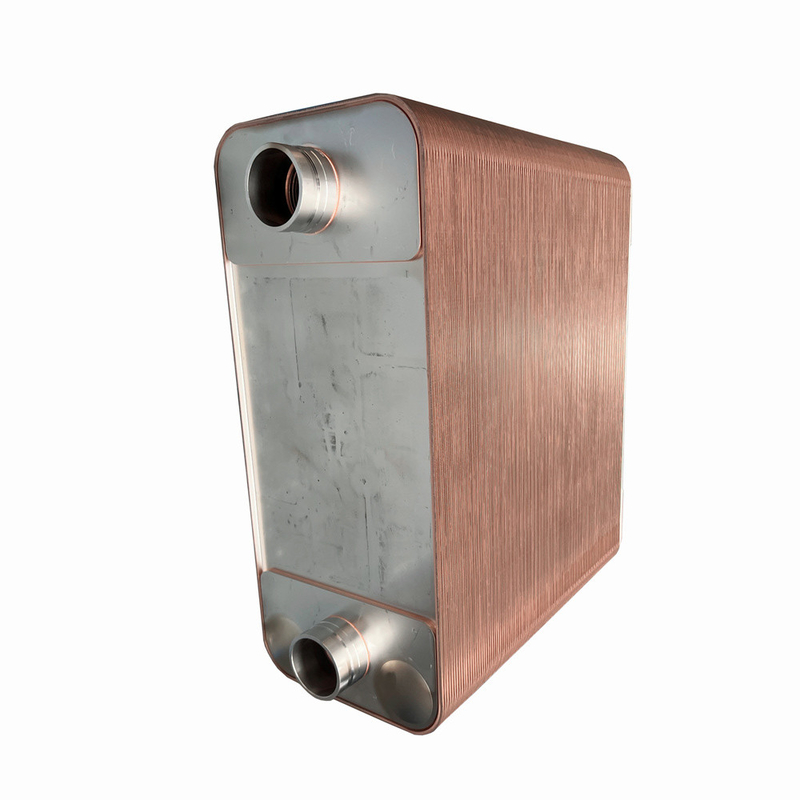

高効率の小型ステンレス鋼製ブレズプレート熱交換機冷却用コアコンデンサー付き油水冷却機

商品の詳細:

起源の場所:	中国
ブランド名:	Baode
証明:	CCS/UL/CE
モデル番号:	BL210シリーズ

お支払配送条件:

最小注文数量:	1 ユニット
価格:	USD 50-1000per Units
パッケージの詳細:	パライウッドの箱
受渡し時間:	14-18仕事日
支払条件:	T/T
供給の能力:	月1千個

詳細製品概要

製品名:	高効率の小型ステンレス鋼製ブレズプレート熱交換機冷却用コアコンデンサー付き油水冷却機	主な用途:	自動車エンジンオイル冷却器/水力換熱器
ろう付け材料:	銅	オイルクーラータイプ:	銅製の熱交換器

高効率の小型ステンレス鋼製ブレズプレート熱交換機冷却用コアコンデンサー付き油水冷却機

製品説明

作業原理
溶接板熱交換器は,凸起した凸と凸のステンレス鋼板の一連の構成です. 下の図のように,隣接する2枚のプレートは,チャネルを形成するために180°回転します.そして,純粋な銅またはニッケルは,波紋型ステンレス鋼板から作られたプレート熱交換器を溶接するために真空溶接炉で溶接填料金属として使用されます.円盤の間にチャネルが形成され,角に角穴が配置され,2つのメディアがチャネルで交互に流れる.接触点の数が多いので,機械的な耐久性が良い接触点とエッジは,メディアの両側と外界との間の完全な隔離を確保するために,銅製の溶接で密封されています.

熱伝達特性
1コンパクトな構造,簡単にインストール
2. 軽量,シェルとチューブ熱交換器のわずか20~30%に相当する
3耐久性があり,高温や高圧に耐える
4低汚れ系数,高気圧は汚れ系数を減少させ,清掃の数を減らす
5. 高熱伝送効率,水消費量が少ない

適用分野
繊維紙産業:廃棄ガスと液体廃棄物の廃棄熱利用
化学産業: 熱・冷却,蒸発,凝縮プロセス
電力産業: トランスフォーマー油冷却機,タービン油冷却機
金属産業: ローリングミール,連続鋳造機,酸素発電機,潤滑油冷却機,循環水冷却機
地域中央暖房:蒸気水温換熱機,中間換熱ステーション暖房機,二次システム給水器
冷却空調とHVAC産業,蒸発機,冷却機,ガススーパーヒーター,液体サブクーラー,リジェネレーターなど

高効率の小型ステンレス鋼製ブレズプレート熱交換機冷却用コアコンデンサー付き油水冷却機 0

モデル	BL26
幅 A [mm]	111
高さ,B [ミリ]	310
長さ,E [ミリ]	10+2.36n
横のポート距離,C [mm]	50
垂直ポート距離,D [mm]	250
最大圧力 [Mpa]	3
最大流量 [M3/h]	8.1
体重 [kg]	1.3+0.12n

モデル

BL1

モデル	BL14	BL20	BL26	BL26C	BL50	BL95
幅 A [mm]	78	76	111	124	111	191
高さ,B [ミリ]	206	310	310	304	525	616
長さ,E [ミリ]	9+2.3n	9+2.3n	10+2.36n	13+2.4n	10+2.35n	11+2.35n
横のポート距離,C [mm]	42	42	50	70	50	92
垂直ポート距離,D [mm]	172	282	250	250	466	519
最大圧力 [Mpa]	3	3	3	3/4. 3/4. 3/4.5	3/4. 3/4. 3/4.5	3/4. 3/4. 3/4.5
最大流量 [M3/h]	3.6	3.6	8.1	8.1	12.7	39
体重 [kg]	0.6+0.06n	1.0+0.08n	1.3+0.12n	2.2+0.16n	2.6+0.19n	7.8+0.36n

モデル	BL120	BL190	BL200	BL1400	BL100 *	BL200 *
幅 A [mm]	246	307	321	429	248	322
高さ,B [ミリ]	528	696	738	1398	495	739
長さ,E [ミリ]	13+2.36n	13+2.75n	13+2.7n	22+2.78n	10+2.15n	13+2.55n
横のポート距離,C [mm]	174	179	188	220	157	205.2
垂直ポート距離,D [mm]	456	567	603	1190	405	631
最大圧力 [Mpa]	3	3	2.1	1.5	3/4. 3/4. 3/4.5	3/4. 3/4. 3/4.5
最大流量 [M3/h]	42	100	100	300	42	100
体重 [kg]	7.2+0.52n	12.5+0.72n	13+0.75n	31.8+1.73n	6.5+0.37n	13+0.78n
