Baode熱交換器具株式会社

|
| 起源の場所: | 中国 |
| ブランド名: | Baode |
| 証明: | CE UL ISO9001 CCS GL DNV LR |
| モデル番号: | B100B B100H |
| 最小注文数量: | 1 ユニット |
|---|---|
| 価格: | USD 100-1000 per Unit |
| パッケージの詳細: | パライウッドケース |
| 受渡し時間: | 14~18 営業日 |
| 支払条件: | T/T |
| 供給の能力: | 500個/月 |
| 製品名: | 工業用 HVAC蒸気水鍋 ガスケットプレート熱交換器 熱交換器 価格 | モデル参照: | SWEP を置き換える |
|---|---|---|---|
| プレート 材料: | 304316L,Ti,SMO | デザイン 圧力: | 10bar/16bar |
| フレームプレート: | -20~180℃ | ガスケット材料: | NBR EPDM HEPDM FKM |

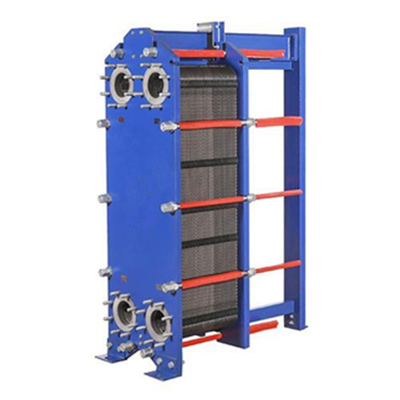

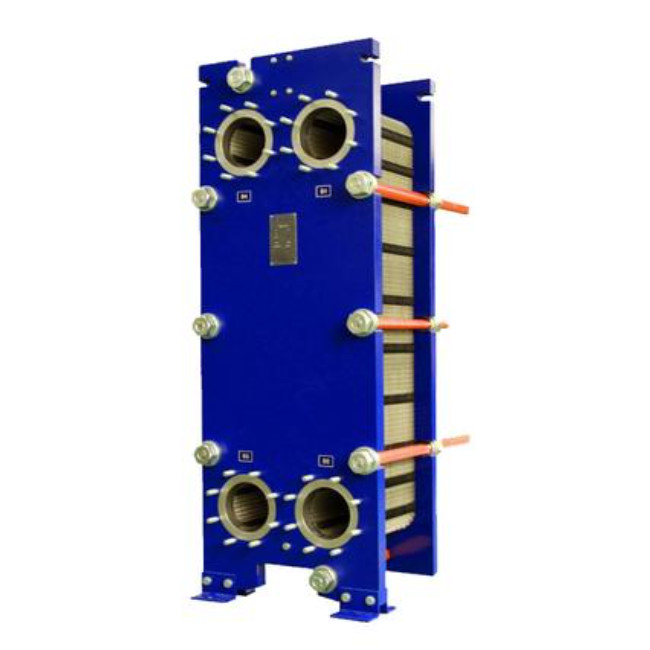

工業用 HVAC蒸気水鍋 ガスケットプレート熱交換器 熱交換器 価格
| モデル | BH100B/BH100H | BH150B/BH150H | BH200H | ||
| クロス参照 | MlOM,M10B | M15M,M15B | M20M,T20M,T20B | ||
| 高さ,H [mm] | 920 | 940 | 1885 | 1885 | 2150 |
| 幅,W [ミリ] | 320 | 330 | 610 | 650 | 750 |
| 標準長さ,L [mm] | 500 | 500 | 1150 | 1150 | 1250 |
| 最大標準長さ,L [mm] | 1500 | 1500 | 2050 | 3250 | 3350 |
| 垂直ポート距離 VC [mm] | 640 | 640 | 1294 | 1294 | 1478 |
| 横のポート距離,HC [mm] | 140 | 140 | 298 | 298 | 353 |
| 最大温度 [°C] | 180 | 180 | 180 | 180 | 180 |
| 最大圧力 [バーグ] | 10 | 16 | 10 | 16 | 10/16 |
| フレンズの大きさ | DN50/2" | DN50/2" | DN150/6" | DN150/6" | DN200 |
| 最大流量 [kg/s] | 16 | 16 | 80 | 80 | 225 |
(mmで測定,Nはプレートの数)
| プレートの材料 | 適した液体種 | ||
| ステンレス鋼 (AISI304.316など) | 純粋な水,普通の水,食用油,ミネラルオイル | ||
| Ti,Ti-pd について | 海水,塩水,ミネラル水 | ||
| 20Cr,18Ni,6Mo (254SMO) | 稀释された硫酸,有機水溶液 | ||
| ニ | 高温で濃度のあるカウスティックソーダ | ||
| ハステロイ (C276,D205,B2G) | 濃度 硫酸 塩化水素 リン酸 | ||
| ガスケットの材料 | 動作温度 °C | 適した液体種 | |
| NBR | -15~+135°C | 水,海水,ミネラルオイル,塩水 | |
| EPDM | -25~+180°C | 熱水,蒸気,酸,アルカリ | |
| F26 について | -55~+230°C | 酸,アルカリ | |
| TPF | -0~+160°C | 高濃度酸,アルカリ,高温オイル,蒸気 | |
申請
一般的な暖房と冷却の仕事.蒸気による暖房.
標準設計
プレート熱交換器は,2つの流体の通過のためのポータルホールを持つ波紋金属プレートのパックで構成されています
プレートパックは固定フレームプレートと移動可能な圧力プレートの間に組み立てられ,締めボルトで圧縮されます.プレートは,インターポレートチャネルを密封し,代替チャネルに流体を導くガシケットを装備していますプレートの数は流量,液体の物理特性,圧力低下,温度プログラムによって決定されます.
プレートの波紋は流体の渦巻きを促し,プレートの差圧を支える.フレームプレートとプレスプレートは上部の持ち棒から吊り下げられ,下部のガイドバーによって位置します.接続は,フレームプレートまたは,いずれかまたは両方の流体がユニット内で1回以上の通過を行う場合,フレームプレートおよびプレスプレートに位置します.
典型的な容量
液体流量
介質に応じて最大16kg/s (250gpm) 許容される
圧力低下と温度プログラム
蒸気による水温
300から800kW
作業原理
2つのメディアが交互のチャネルを通過するように,角のポートが配置され,熱はチャネル間のプレートを通過し,そして最大限の効率のために完全な逆流流が作られますプレートの波紋はプレートの間を通り,それぞれのプレートを隣接するプレートに支え,熱の効率的な移転をもたらします.
食品産業牛乳のパステル化,牛乳と飲料のパステル化,ワインの調理,ボトル水処理,CIP (クリーニング・イン・プレイス)
暖房 逆 osmose 水
海上での適用:主または補助エンジンまたはタービンの中央冷却,潤滑油冷却,冷却シリンダー,ピストン,注入ノズルの循環水の再冷却,バオダー油の冷却,圧縮機油およびその他の潤滑油潤滑油と重油の予熱 淡水生産のための海水の予熱 熱回収 旅客室と貨物スペースのエアコンのための熱交換
ほか:トルビン油冷却器 化学工業 遠隔熱 遠隔冷却 プール暖房 太陽光暖房
短い配送時間
高品質
合理的な価格
顧客が作った
専門知識の設計と顧客サポート
ISO9001,CE,UL,WRAS,ROHS,CCSなどで認証されています
