熱交換器暖房環境保護家用工業用水

商品の詳細:

起源の場所:	中国
ブランド名:	Baode
証明:	CCS/UL/CE
モデル番号:	HBL95シリーズ

お支払配送条件:

最小注文数量:	1 ユニット
価格:	USD 50-1000per Units
パッケージの詳細:	パライウッドの箱
受渡し時間:	14-18仕事日
支払条件:	T/T
供給の能力:	月1千個

詳細製品概要

製品名:	熱交換器暖房環境保護家用工業用水	主な用途:	自動車エンジンオイル冷却器/水力換熱器
ろう付け材料:	銅	オイルクーラータイプ:	銅製の熱交換器

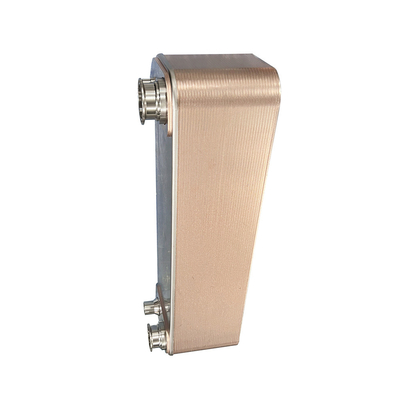

熱交換器暖房環境保護家用工業用水

製品説明

溶接板熱交換器とは,真空溶接炉で隣接するステンレス鋼の波紋板を溶接し,純銅 (またはニッケル) を填料金属として使用することで作られたプレート熱交換器である.円盤の間のチャネルが形成されます角の穴の分布は,両メディアがチャネルで交互に流れるようにし,接触点の数が良い機械的な強調を提供します.接触点と縁は銅 (またはニッケル) で溶接されている, コンパクトな構造,小容量,軽量,高熱伝達効率,冷却剤の総充填量は小さい,適応範囲が広い良質な価格パフォーマンス比率と他の利点.

溶接板熱交換器のチャネル特性
Hチャネル:高熱伝達係数.小流量でも強い熱伝達 (高特異熱,相変化でも大きな温度差) に適しています.冷却熱伝達など.
Mチャネル: HチャネルとLチャネル間の熱伝達係数と抵抗
Lチャネル:低熱伝達係数,低抵抗. 大流量と弱い熱伝達 (低特異熱差は小さい) に適しています.例えば,環境圧下での空気熱伝達.

合金板熱交換器の利点コンパクトな構造:薄いステンレス鋼板を使用し,高熱伝達係数,低保持率.
信頼性と安定性:ステンレス鋼304.316Lと溶接材の選択,溶接品質が高く,高温と高圧に耐える,高疲労強度.
低水消費: 溶接板の交換器は高温交換効率同じ冷却条件下でシェルとチューブ熱交換器の冷却水の流れの1/3を必要としますように.
軽量: シェルとチューブ型の20%から30%のみで,輸送と設置コストを削減します.
低汚れ系数:高気圧により汚れ系数が減少し,清掃の数も減少します.

追加のアクセサリー:ユーザーのニーズに応じて,柔軟なインターフェースデザイン,温度センサー装置,固定ボルト,固定支柱,フレンズ,クランプ,隔熱層を提供することができます.

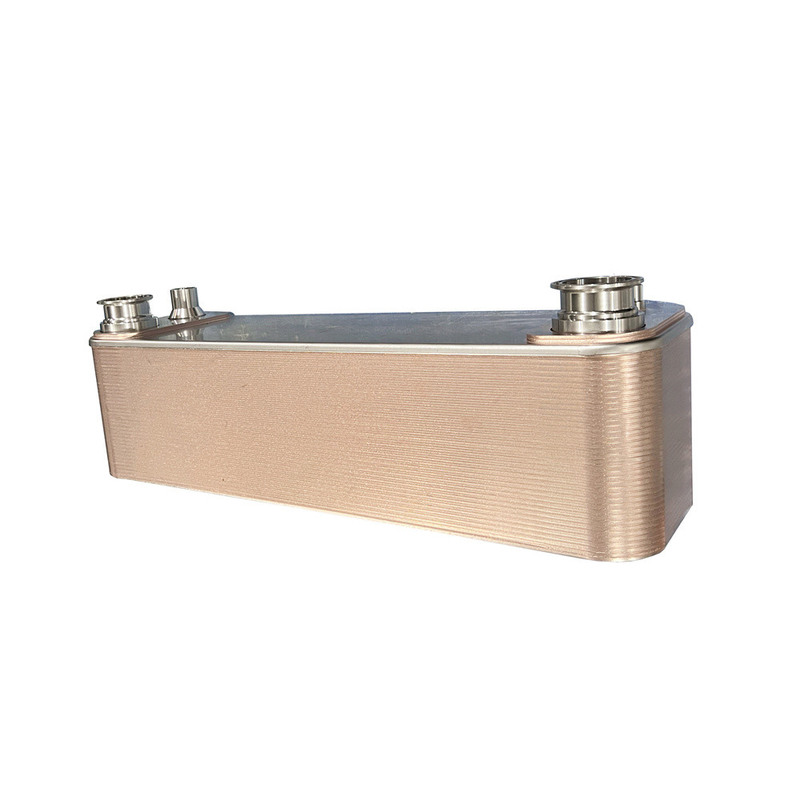

熱交換器暖房環境保護家用工業用水 0

モデル	BL26
幅 A [mm]	111
高さ,B [ミリ]	310
長さ,E [ミリ]	10+2.36n
横のポート距離,C [mm]	50
垂直ポート距離,D [mm]	250
最大圧力 [Mpa]	3
最大流量 [M3/h]	8.1
体重 [kg]	1.3+0.12n

モデル

BL1

モデル	BL14	BL20	BL26	BL26C	BL50	BL95
幅 A [mm]	78	76	111	124	111	191
高さ,B [ミリ]	206	310	310	304	525	616
長さ,E [ミリ]	9+2.3n	9+2.3n	10+2.36n	13+2.4n	10+2.35n	11+2.35n
横のポート距離,C [mm]	42	42	50	70	50	92
垂直ポート距離,D [mm]	172	282	250	250	466	519
最大圧力 [Mpa]	3	3	3	3/4. 3/4. 3/4.5	3/4. 3/4. 3/4.5	3/4. 3/4. 3/4.5
最大流量 [M3/h]	3.6	3.6	8.1	8.1	12.7	39
体重 [kg]	0.6+0.06n	1.0+0.08n	1.3+0.12n	2.2+0.16n	2.6+0.19n	7.8+0.36n

モデル	BL120	BL190	BL200	BL1400	BL100 *	BL200 *
幅 A [mm]	246	307	321	429	248	322
高さ,B [ミリ]	528	696	738	1398	495	739
長さ,E [ミリ]	13+2.36n	13+2.75n	13+2.7n	22+2.78n	10+2.15n	13+2.55n
横のポート距離,C [mm]	174	179	188	220	157	205.2
垂直ポート距離,D [mm]	456	567	603	1190	405	631
最大圧力 [Mpa]	3	3	2.1	1.5	3/4. 3/4. 3/4.5	3/4. 3/4. 3/4.5
最大流量 [M3/h]	42	100	100	300	42	100
体重 [kg]	7.2+0.52n	12.5+0.72n	13+0.75n	31.8+1.73n	6.5+0.37n	13+0.78n
