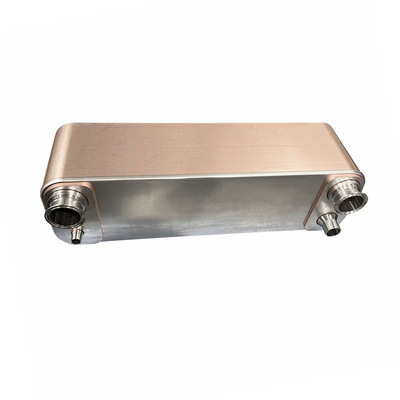

プロフェッショナル製造熱交換器熱交換器水水 316 HVAC用

商品の詳細:

起源の場所:	中国
ブランド名:	Baode
証明:	CCS/UL/CE
モデル番号:	HBL95シリーズ

お支払配送条件:

最小注文数量:	1 ユニット
価格:	USD 50-1000per Units
パッケージの詳細:	パライウッドの箱
受渡し時間:	14-18仕事日
支払条件:	T/T
供給の能力:	月1千個

詳細製品概要

製品名:	プロフェッショナル製造熱交換器熱交換器水水 316 HVAC用	主な用途:	自動車エンジンオイル冷却器/水力換熱器
ろう付け材料:	銅	オイルクーラータイプ:	銅製の熱交換器

プロフェッショナル製造熱交換器熱交換器水水 316 HVAC用

製品説明

溶接板の交換器には欠陥があり,分解して清掃できないし,修理できないので,価格は少し高い.熱伝達効率を改善するために,異なる主要なパラメータに応じて異なるステップから構成することができます.

熱交換器は密封剤がない. プレートは銅ボ高温溶解電気溶接で溶接されている. プレートは円形曲線波形設計のスキームを持っています.低水流で流体メカニズムを作ることができます熱交換器の容量は一般的に小さく,主要な用途は超高圧で,皮のパッドは,作業状態に統合することはできません.

プレート内の流体機械のステップは,実際のアプリケーション状況に応じて多くの側面から構成され,一般的に単段階および多段階から構成されます.材料の両側が1つのステップで対称である場合材料の片側がシングルステップであり,もう片側がダブルステップであり,材料の両側が異なるステップから構成されることがあります.熱い側と冷たい側が単一のステップである溶接板熱交換器の仕様構成また,多段階式熱交換器も顧客の要求に応じて調整できます.

ステップ組成の方法は,熱伝達と水力力摩擦抵抗に基づいて計算されるべきである.冷たい流と熱い流のチャネルにおける熱伝導熱伝達指数は,可能な限り同じか,互いに近いものでなければならない.熱伝導の表面の両側における熱伝導の気流熱伝達指数が同じまたは近いため,熱伝導性は非常に大きい.

溶接板熱交換器の流量度はプレートごとに異なるが,平均流量度は依然として熱伝送と水力摩擦抵抗を計算するために使用される.クランププレートに固定されているため解体も便利です

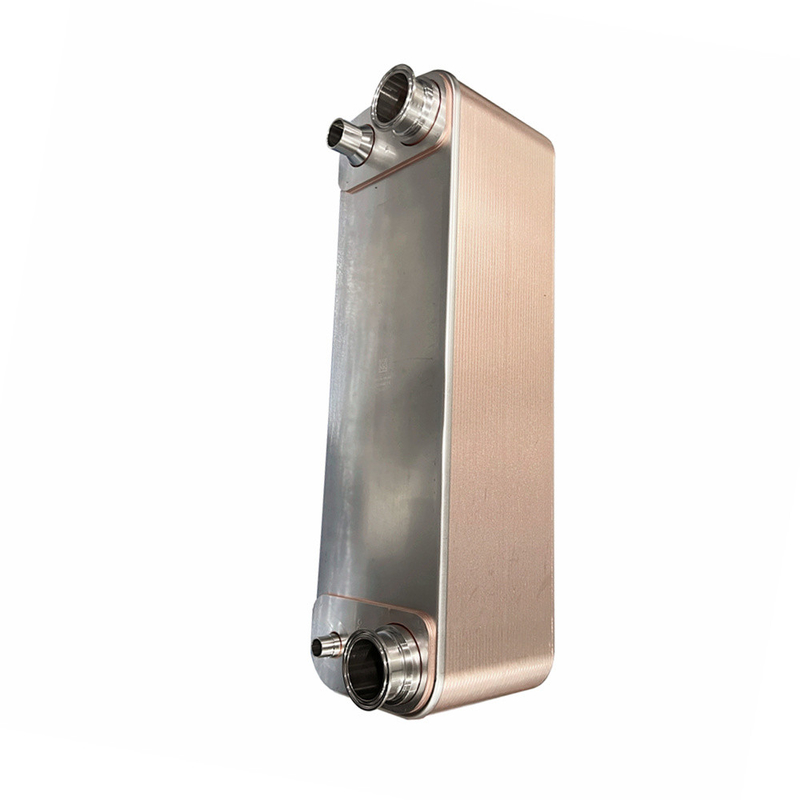

プロフェッショナル製造熱交換器熱交換器水水 316 HVAC用 0

モデル	BL26
幅 A [mm]	111
高さ,B [ミリ]	310
長さ,E [ミリ]	10+2.36n
横のポート距離,C [mm]	50
垂直ポート距離,D [mm]	250
最大圧力 [Mpa]	3
最大流量 [M3/h]	8.1
体重 [kg]	1.3+0.12n

モデル

BL1

モデル	BL14	BL20	BL26	BL26C	BL50	BL95
幅 A [mm]	78	76	111	124	111	191
高さ,B [ミリ]	206	310	310	304	525	616
長さ,E [ミリ]	9+2.3n	9+2.3n	10+2.36n	13+2.4n	10+2.35n	11+2.35n
横のポート距離,C [mm]	42	42	50	70	50	92
垂直ポート距離,D [mm]	172	282	250	250	466	519
最大圧力 [Mpa]	3	3	3	3/4. 3/4. 3/4.5	3/4. 3/4. 3/4.5	3/4. 3/4. 3/4.5
最大流量 [M3/h]	3.6	3.6	8.1	8.1	12.7	39
体重 [kg]	0.6+0.06n	1.0+0.08n	1.3+0.12n	2.2+0.16n	2.6+0.19n	7.8+0.36n

モデル	BL120	BL190	BL200	BL1400	BL100 *	BL200 *
幅 A [mm]	246	307	321	429	248	322
高さ,B [ミリ]	528	696	738	1398	495	739
長さ,E [ミリ]	13+2.36n	13+2.75n	13+2.7n	22+2.78n	10+2.15n	13+2.55n
横のポート距離,C [mm]	174	179	188	220	157	205.2
垂直ポート距離,D [mm]	456	567	603	1190	405	631
最大圧力 [Mpa]	3	3	2.1	1.5	3/4. 3/4. 3/4.5	3/4. 3/4. 3/4.5
最大流量 [M3/h]	42	100	100	300	42	100
体重 [kg]	7.2+0.52n	12.5+0.72n	13+0.75n	31.8+1.73n	6.5+0.37n	13+0.78n
