| 起源の場所: | 中国 |
| ブランド名: | Baode |
| 証明: | CE/UL |
| モデル番号: | B60MW |
| 最小注文数量: | 1 ユニット |
|---|---|
| 価格: | USD 100-2000 per Unit |
| パッケージの詳細: | パライウッドケース |
| 受渡し時間: | 14~18 営業日 |
| 支払条件: | T/T |
| 供給の能力: | 500個/月 |
| 製品名: | 高効率の省エネの半溶接型ガスケットプレート熱交換機 | 適用する: | エアコン&冷蔵庫 |
|---|---|---|---|
| フレーム素材: | 炭素鋼 | プレート材料: | AISI 316L/304/NI/TI |
| 密封器: | NBR/EPDM/VITON | 熱交換器のタイプ: | フレームとプレートの種類 |

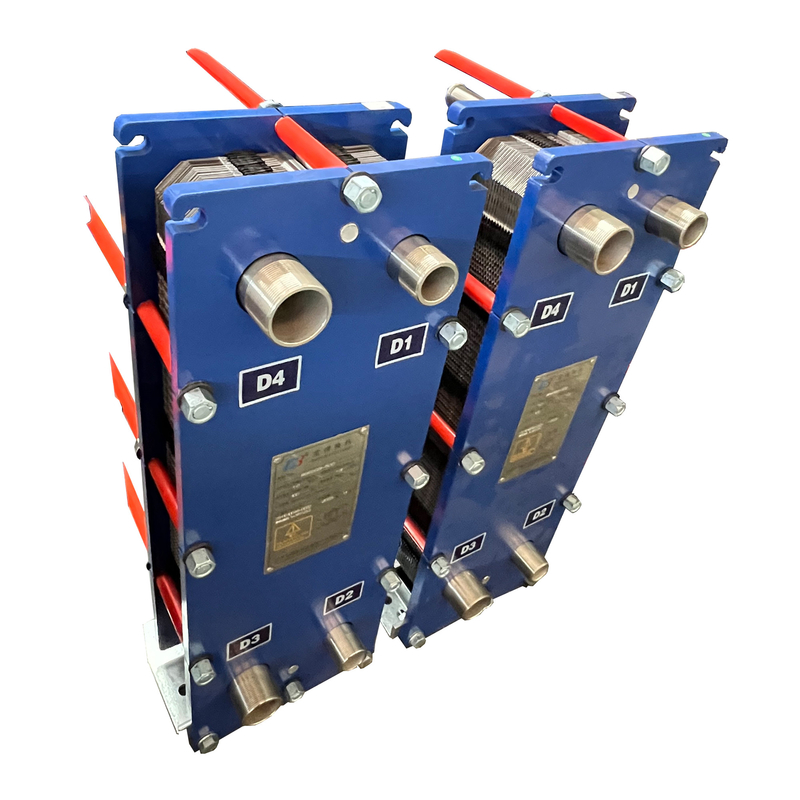

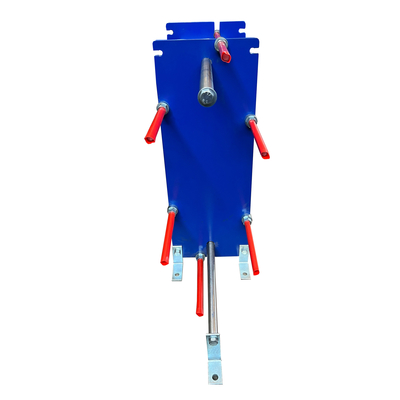

高効率の省エネの半溶接型ガスケットプレート熱交換機
半溶接型PHEとは何か?
Semi-weld Plate熱交換器のプレートはレーザーで溶接されます.レーザー溶接は,金属が高電力レーザーからのレーザービームで溶解することを意味します.充電は,不活性ガスによって保護されています.追加の溶接材料は必要ありません..
半溶接型PHE
半溶接板式熱交換器は,熱交換器の漏れや裂け目により,異なる流体間の交差汚染のリスクがあるアプリケーションで一般的に使用されます.高熱伝送効率を必要とするアプリケーションに最適です冷却・冷却・暖房・HVACシステムなど
半溶接板熱交換器は,完全に溶接されたプレートとガスケットプレートという2種類のプレートで構成されています.完全に溶接されたプレートは,
高圧および高温の液体で,密封板は液体を分離し,低圧の液体のチャネルを形成するために使用されます.この設計は,完全に溶接されたおよびガスケット付きプレート熱交換器の両方の利点を提供します欠点を排除する.
| 材料 | |
| プレート | 304/316L ステンレス |
| フィールド密着器 | NBR,EPDM,FKM |
| リング・ガスケット | NBR,EPDM,FKM |
| フランジの接続 | カーボン製鋼,金属製:ステンレス,Ti |
| フレームプレート | エポキシ塗装された炭素鋼 |
| モデル | B60MW | B100MW | B150MW | B200MW | |
| 高さ,H [mm] | 920 | 1045 | 1484 | 2150 | |
| 幅,W [ミリ] | 320 | 454 | 650 | 750 | |
| 最大長さ L [mm] | 1445 | 1795 | 3246 | 3250 | |
| 垂直ポート距離 VC [mm] | 640 | 719 | 1044 | 1478 | |
| 横のポート距離,HC [mm] | 140 | 225 | 298 | 353 | |
| 最大温度 [°C] | 180 | 180 | 180 | 180 | |
| 最大圧力 [バーグ] | 16/20 年 | 16/20 年 | 16/20 年 | 16/20 年 | |
| ポートサイズ | DN50/2" | DN100/4" | DN150/6" | DN200/8" | |
| チャンネル深さ [mm] | 3 | 2.5 | 2.5 | 2.5 | |
| 最大水流量 [kg/s] | 16 | 50 | 50 | 225 | |
利益
•高熱伝達効率: 表面面積が大きく,流通路が不安定であるため.
•漏れリスクが低い:完全に溶接されたチャネルは,
液体について
半溶接式プレート熱交換器は,簡単に分解して清掃できます.
メンテナンスやダウンタイムの削減
•汎用性:半溶接板式熱交換器は,冷却・冷却,暖房・HVACシステムを含む幅広い用途で使用できます.
申請
•化学品
•エネルギーと公共事業
•食品・飲料
•HVAC&冷蔵庫
•海事及び輸送
•鉱山
•パルプと紙
•鋼鉄
•水と廃棄物処理
