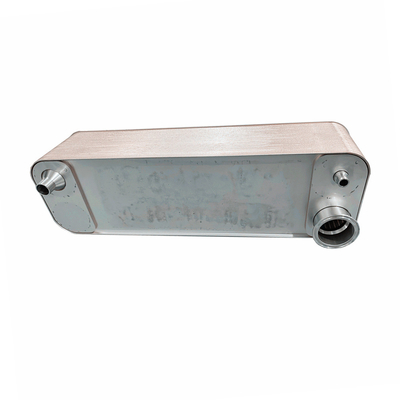

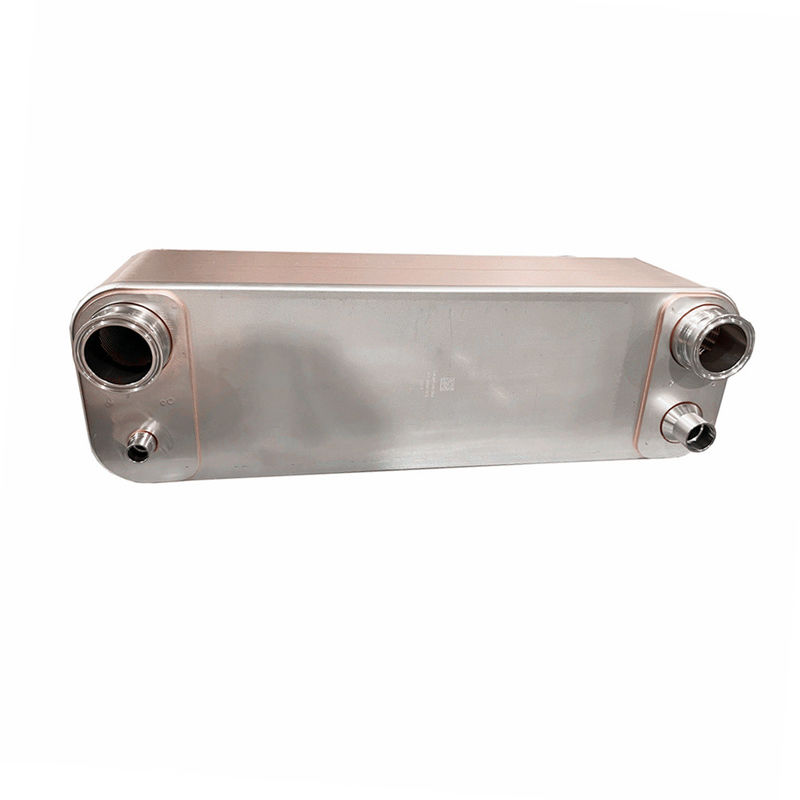

乳製品用水冷却機のための高温耐久性銅製ブレズプレート熱交換器

商品の詳細:

Place of Origin:	China
ブランド名:	Baode
証明:	CCS/UL/CE
Model Number:	BL95 series

お支払配送条件:

Minimum Order Quantity:	1 Units
価格:	USD 50-1000per Units
パッケージの詳細:	パライウッドの箱
Delivery Time:	14-18 working days
Payment Terms:	T/T
Supply Ability:	1000 Units per month

詳細製品概要

製品名:	乳製品用水冷却機のための高温耐久性銅製ブレズプレート熱交換器	Main application:	car engine oil cooler/hydraulic heat exchanger
Brazing material:	Copper	オイルクーラータイプ:	銅製の熱交換器

乳製品用水冷却機のための高温耐久性銅製ブレズプレート熱交換器

溶接板熱交換器は,多くの産業で広く使用されている効率的でコンパクトで軽量な熱交換機器の一種です.プレート間の溶接と密閉接触を使用して熱の転送と交換を実現.

まず,作業原理について
溶接板熱交換器の動作原理は,主に熱交換板間の熱伝送メカニズムに基づいています.装置は,いくつかの並列シートで構成されています.溶接法で接続されているもの熱交換液体は片側からチャネルを通り,冷却液体は反対側からチャネルを通り, 2つの液体がプレートの接触点で出会うとき,熱は高温液体から低温液体へプレートを通って伝わります熱の伝送と交換を完了します

第2に構造的特徴
1. コンパクトな設計: 熱交換器はコンパクトな設計を使用し,非常に小さなスペースを占有し,限られたスペースの機会に適しています.サイズと重量は軽い設置と保守が簡単です
2効率的な熱伝達:プレートとプレートの間の溶接接触により,より高い熱伝達効率を達成できます.溶接板熱交換器は,より高い熱伝導性と低温抵抗を持っています熱交換機のエネルギー効率を向上させる.
3強い圧力耐性: 溶接プロセスで接続されたプレート熱交換器は強い圧力耐性があり,高圧および高温環境に耐えることができます.

乳製品用水冷却機のための高温耐久性銅製ブレズプレート熱交換器 0

モデル	BL26
幅 A [mm]	111
高さ,B [ミリ]	310
長さ,E [ミリ]	10+2.36n
横のポート距離,C [mm]	50
垂直ポート距離,D [mm]	250
最大圧力 [Mpa]	3
最大流量 [M3/h]	8.1
体重 [kg]	1.3+0.12n

モデル

BL1

モデル	BL14	BL20	BL26	BL26C	BL50	BL95
幅 A [mm]	78	76	111	124	111	191
高さ,B [ミリ]	206	310	310	304	525	616
長さ,E [ミリ]	9+2.3n	9+2.3n	10+2.36n	13+2.4n	10+2.35n	11+2.35n
横のポート距離,C [mm]	42	42	50	70	50	92
垂直ポート距離,D [mm]	172	282	250	250	466	519
最大圧力 [Mpa]	3	3	3	3/4. 3/4. 3/4.5	3/4. 3/4. 3/4.5	3/4. 3/4. 3/4.5
最大流量 [M3/h]	3.6	3.6	8.1	8.1	12.7	39
体重 [kg]	0.6+0.06n	1.0+0.08n	1.3+0.12n	2.2+0.16n	2.6+0.19n	7.8+0.36n

モデル	BL120	BL190	BL200	BL1400	BL100 *	BL200 *
幅 A [mm]	246	307	321	429	248	322
高さ,B [ミリ]	528	696	738	1398	495	739
長さ,E [ミリ]	13+2.36n	13+2.75n	13+2.7n	22+2.78n	10+2.15n	13+2.55n
横のポート距離,C [mm]	174	179	188	220	157	205.2
垂直ポート距離,D [mm]	456	567	603	1190	405	631
最大圧力 [Mpa]	3	3	2.1	1.5	3/4. 3/4. 3/4.5	3/4. 3/4. 3/4.5
最大流量 [M3/h]	42	100	100	300	42	100
体重 [kg]	7.2+0.52n	12.5+0.72n	13+0.75n	31.8+1.73n	6.5+0.37n	13+0.78n
