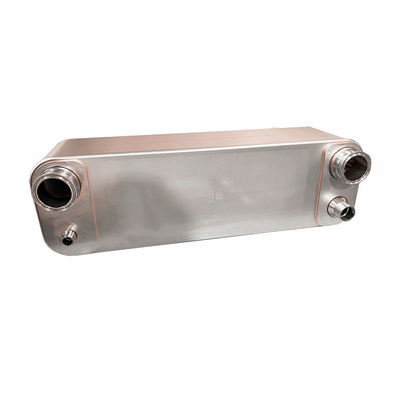

プレート熱交換器溶接式不?? 鋼溶接式プレート熱交換器飲料水システム

商品の詳細:

Place of Origin:	China
ブランド名:	Baode
証明:	CCS/UL/CE
Model Number:	BL95 series

お支払配送条件:

Minimum Order Quantity:	5 Units
価格:	USD 200-500per Units
Packaging Details:	Plywood Box
Delivery Time:	14-18 working days
支払条件:	T/T
供給の能力:	月1千個

詳細製品概要

製品名:	プレート熱交換器溶接式不?? 鋼溶接式プレート熱交換器飲料水システム	Main application:	Industry heating, HVAC&R
Brazing material:	Copper	Oil cooler type:	Copper brazed plate heat exchanger

プレート熱交換器溶接式不?? 鋼溶接式プレート熱交換器飲料水システム

作業原理

溶接板熱交換器は,一般的に使用される熱交換装置で,その動作原理は以下のとおりです.
1原則の概要
溶接板熱交換器は,平行に配置された金属板の一連の構成されています. プレートは溶接技術で接続されています.そして熱は直接プレートの表面を通って熱の転送を達成するために転送されます.
2流体流量
作業過程では,冷たい流体と熱い流体が,それぞれ熱い側と冷たい側と呼ばれるプレート熱交換器の異なる側を通って入ります.熱水は通常高温の液体 (熱水など) です冷却液は通常低温の液体 (冷たい水,冷却液など) です.
3熱の移転
熱い流体が熱い側にあるプレートの間を流れプレートに熱を伝達しプレートの表面を通って冷たい流体へ熱を伝達します冷たい側にあるプレートの間に冷たい液体が流れます熱を吸収して熱を熱流体から冷たい流体へ転送する.この方法で,熱流体の温度は低下し,冷たい流体の温度は上昇する.

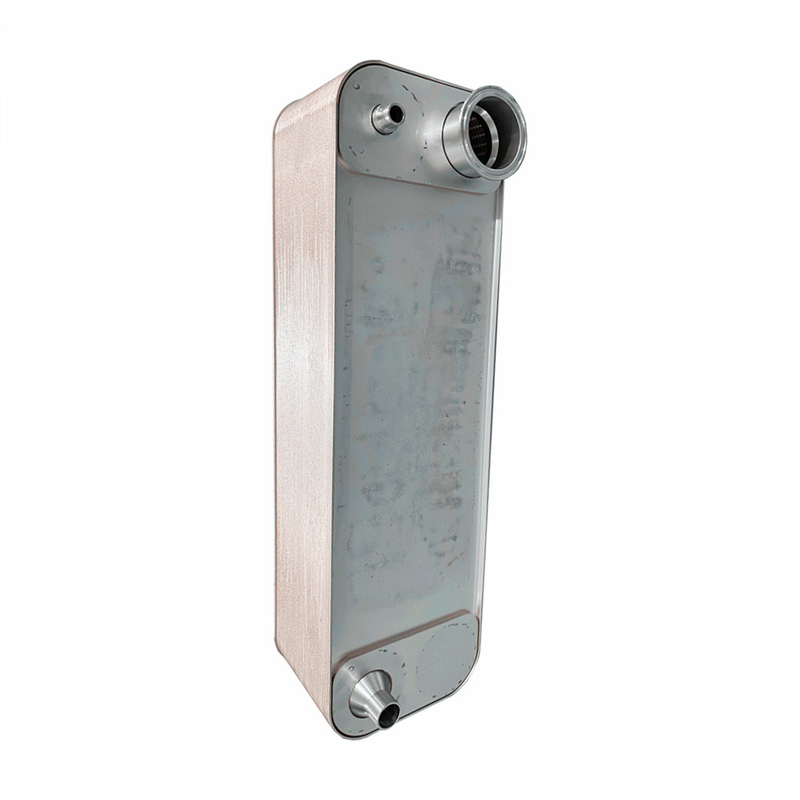

プレート熱交換器溶接式不?? 鋼溶接式プレート熱交換器飲料水システム 0

モデル	BL26
幅 A [mm]	111
高さ,B [ミリ]	310
長さ,E [ミリ]	10+2.36n
横のポート距離,C [mm]	50
垂直ポート距離,D [mm]	250
最大圧力 [Mpa]	3
最大流量 [M3/h]	8.1
体重 [kg]	1.3+0.12n

モデル

B について

モデル	BL14	BL20	BL26	BL26C	BL50	BL95
幅 A [mm]	78	76	111	124	111	191
高さ,B [ミリ]	206	310	310	304	525	616
長さ,E [ミリ]	9+2.3n	9+2.3n	10+2.36n	13+2.4n	10+2.35n	11+2.35n
横のポート距離,C [mm]	42	42	50	70	50	92
垂直ポート距離,D [mm]	172	282	250	250	466	519
最大圧力 [Mpa]	3	3	3	3/4. 3/4. 3/4.5	3/4. 3/4. 3/4.5	3/4. 3/4. 3/4.5
最大流量 [M3/h]	3.6	3.6	8.1	8.1	12.7	39
体重 [kg]	0.6+0.06n	1.0+0.08n	1.3+0.12n	2.2+0.16n	2.6+0.19n	7.8+0.36n

モデル	BL120	BL190	BL200	BL1400	BL100 *	BL200 *
幅 A [mm]	246	307	321	429	248	322
高さ,B [ミリ]	528	696	738	1398	495	739
長さ,E [ミリ]	13+2.36n	13+2.75n	13+2.7n	22+2.78n	10+2.15n	13+2.55n
横のポート距離,C [mm]	174	179	188	220	157	205.2
垂直ポート距離,D [mm]	456	567	603	1190	405	631
最大圧力 [Mpa]	3	3	2.1	1.5	3/4. 3/4. 3/4.5	3/4. 3/4. 3/4.5
最大流量 [M3/h]	42	100	100	300	42	100
体重 [kg]	7.2+0.52n	12.5+0.72n	13+0.75n	31.8+1.73n	6.5+0.37n	13+0.78n
