(mmで測定,Nはプレートの数)


標準設計

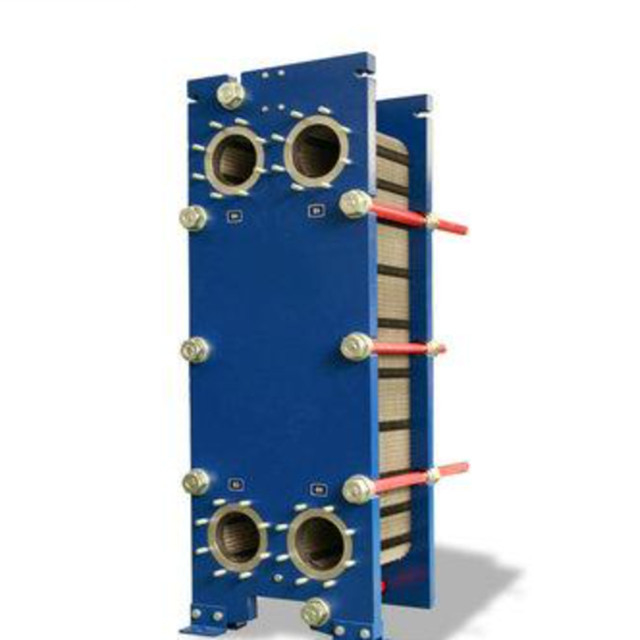

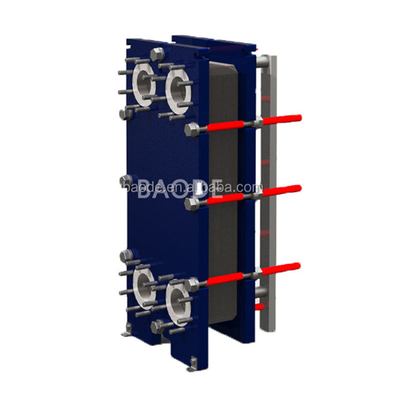

プレート熱交換器は,2つの流体の通過のためのポータルホールを持つ波紋金属プレートのパックで構成されています
プレートパックは固定フレームプレートと移動可能な圧力プレートの間に組み立てられ,締めボルトで圧縮されます.プレートは,インターポレートチャネルを密封し,代替チャネルに流体を導くガシケットを装備していますプレートの数は流量,液体の物理特性,圧力低下,温度プログラムによって決定されます.
プレートの波紋は流体の渦巻きを促し,プレートの差圧を支える.フレームプレートとプレスプレートは上部の持ち棒から吊り下げられ,下部のガイドバーによって位置します.接続は,フレームプレートまたは,いずれかまたは両方の流体がユニット内で1回以上の通過を行う場合,フレームプレートおよびプレスプレートに位置します.

典型的な能力
液体流量
介質に応じて最大16kg/s (250gpm) 許容される
圧力低下と温度プログラム
蒸気による水温
300から800kW

作業原理
2つのメディアが交互のチャネルを通過するように,角のポートが配置され,熱はチャネル間のプレートを通過し,そして最大限の効率のために完全な逆流流が作られますプレートの波紋はプレートの間を通り,それぞれのプレートを隣接するプレートに支え,熱の効率的な移転をもたらします.
食品産業 乳の消毒,乳と飲料の消毒,ワインの調理,ボトル水処理,CIP (Cleaning-in-Place) の加熱,逆 osmose水.
海洋用途: 主または補助エンジンまたはタービンの中央冷却,潤滑油冷却,冷却シリンダー,ピストン,注入ノズルの循環水の再冷却,バオダー油の冷却,圧縮機油およびその他の潤滑油潤滑油と重油の予熱 淡水生産のための海水の予熱 熱回収 旅客室と貨物スペースのエアコンのための熱交換
ほか: トルビン油冷却器 化学工業 遠隔熱 遠隔冷却 プール暖房 太陽光暖房
短い配送時間
高品質
合理的な価格
顧客が作った
専門知識の設計と顧客サポート

ISO9001,CE,UL,WRAS,ROHS,CCSなどで認証されています
