Baode熱交換器具株式会社

|
| 起源の場所: | 中国 |
| ブランド名: | Baode |
| 証明: | CE/UL |
| モデル番号: | BH100シリーズ |
| 最小注文数量: | 1 ユニット |
|---|---|
| 価格: | USD 300-1000 per Unit |
| パッケージの詳細: | パライウッドケース |
| 受渡し時間: | 14~18 営業日 |
| 支払条件: | T/T |
| 供給の能力: | 500個/月 |
| 製品名: | プレートとフレーム熱交換器 ボート/食品級熱交換器 工業用ガスケットプレート熱交換器 | 適用する: | 液体熱交換への液体 |
|---|---|---|---|
| フレーム素材: | 炭素鋼 | プレート材料: | ステンレス鋼 Ti |
| 密封器: | NBR/EPDM/VITON | パワー: | 300〜800kW |
| 実践的な応用: | CIP暖房,ワインテンパー |

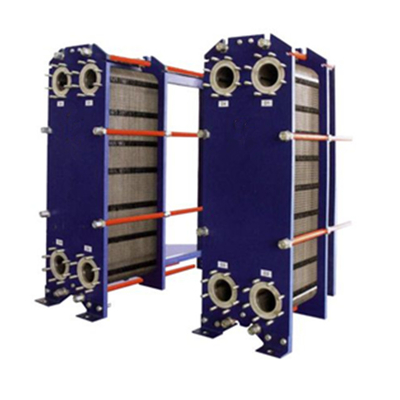

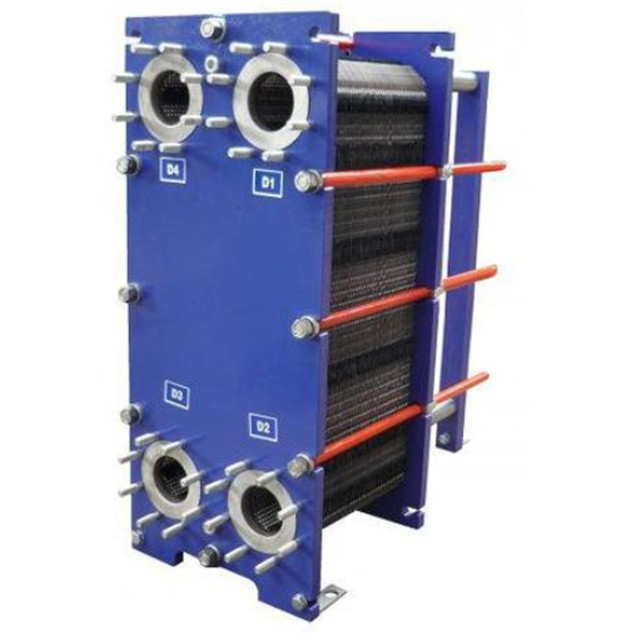

プレートとフレーム熱交換器 ボート/食品級熱交換器 工業用ガスケットプレート熱交換器
プレート熱交換器 (プレート熱交換器) とは,効率的でコンパクトな熱交換装置である.それは,閉じられた熱交換チャネルを形成するために,クランプ装置によって一緒に保持されている並行プレートのシリーズで構成されています.その作業原理は,主にそのユニークなプレート設計と熱転送プロセスに反映されています.
プレート熱交換器の核はプレートで,通常は不老鋼やチタン合金などの腐食耐性があり,熱伝送性能が良い材料で作られています.各プレートは,流出チャネルで設計されているので,流体を通過するときに薄いラミナル流出を形成このプレートを通過する温度が異なる2つの液体では,高温の液体から低温の液体へ熱が伝わります.熱交換を実現する.
プレート熱交換器の設計により,2つの液体は完全に隔離され,異なる液体の混合を防止し,プロセスの信頼性を確保します.同時に,コンパクトな構造と効率的な熱伝達性能により,プレート熱交換器は,暖房,冷却,産業廃棄物熱回収など多くの分野で広く使用されています.
切片の熱交換器の利点も明らかです. 切片は簡単に分解して清掃できますので,設備の保守は簡単で迅速です同時に,効率的な熱伝送性能と低抵抗損失により,エネルギー効率が大幅に向上し,運用コストが削減されます.
| モデル | BH100B / BH100H | |
| クロス参照 | M10M,M10B | |
| 高さ,H [mm] | 1084 | 1084 |
| 幅,W [ミリ] | 470 | 470 |
| 標準長さ,L [mm] | 700 | 700 |
| 最大標準長さ,L [mm] | 2300 | 2300 |
| 垂直ポート距離 VC [mm] | 719 | 719 |
| 横のポート距離,HC [mm] | 225 | 225 |
| 最大温度 [°C] | 180 | 180 |
| 最大圧力 [バーグ] | 10 | 16 |
| フレンズの大きさ | DN100/4" | DN0100/4" |
| 最大流量 [kg/s] | 50 | |
(mmで測定,Nはプレートの数)
| プレートの材料 | 適した液体種 | ||
| ステンレス鋼 (AISI304.316など) | 純粋な水,普通の水,食用油,ミネラルオイル | ||
| Ti,Ti-pd について | 海水,塩水,ミネラル水 | ||
| 20Cr,18Ni,6Mo (254SMO) | 稀释された硫酸,有機水溶液 | ||
| ニ | 高温で濃度のあるカウスティックソーダ | ||
| ハステロイ (C276,D205,B2G) | 濃度 硫酸 塩化水素 リン酸 | ||
| ガスケットの材料 | 動作温度 °C | 適した液体種 | |
| NBR | -15~+135°C | 水,海水,ミネラルオイル,塩水 | |
| EPDM | -25~+180°C | 熱水,蒸気,酸,アルカリ | |
| F26 について | -55~+230°C | 酸,アルカリ | |
| TPF | -0~+160°C | 高濃度酸,アルカリ,高温オイル,蒸気 | |
独特の設計と効率的な性能で,様々な産業および民間分野で広く使用されています.それは非常に効率的でコンパクトで,軽量で 維持しやすい現代の熱伝達技術のリーダーです
プレート交換器の最大の特徴は,高効率です.そのユニークなプレート設計により,熱と冷たい流体は非常に小さな流れチャンネルで流れます.熱伝達の効率を大幅に向上させる同時に,流体の渦巻状態により,熱伝達プロセスはより効率的です.
