Baode熱交換器具株式会社

|
| 起源の場所: | 中国 |
| ブランド名: | Baode |
| 証明: | CCS/UL/CE |
| モデル番号: | BL190シリーズ |
| 最小注文数量: | 1 ユニット |
|---|---|
| 価格: | USD 50-1000per Units |
| パッケージの詳細: | パライウッドの箱 |
| 受渡し時間: | 14-18仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 月1千個 |
| 製品名: | 液体冷却器 熱水コイル 銅 コンパクト 溶接板 交換器 | 主な用途: | 自動車エンジンオイル冷却器/水力換熱器 |
|---|---|---|---|
| ろう付け材料: | 銅 | オイルクーラータイプ: | 銅製の熱交換器 |

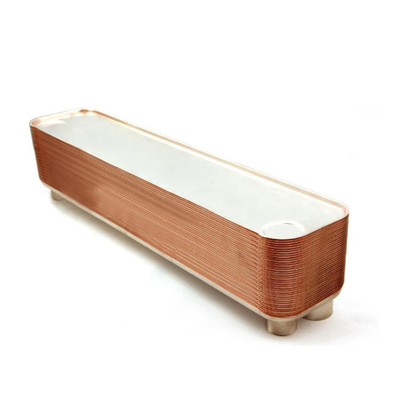

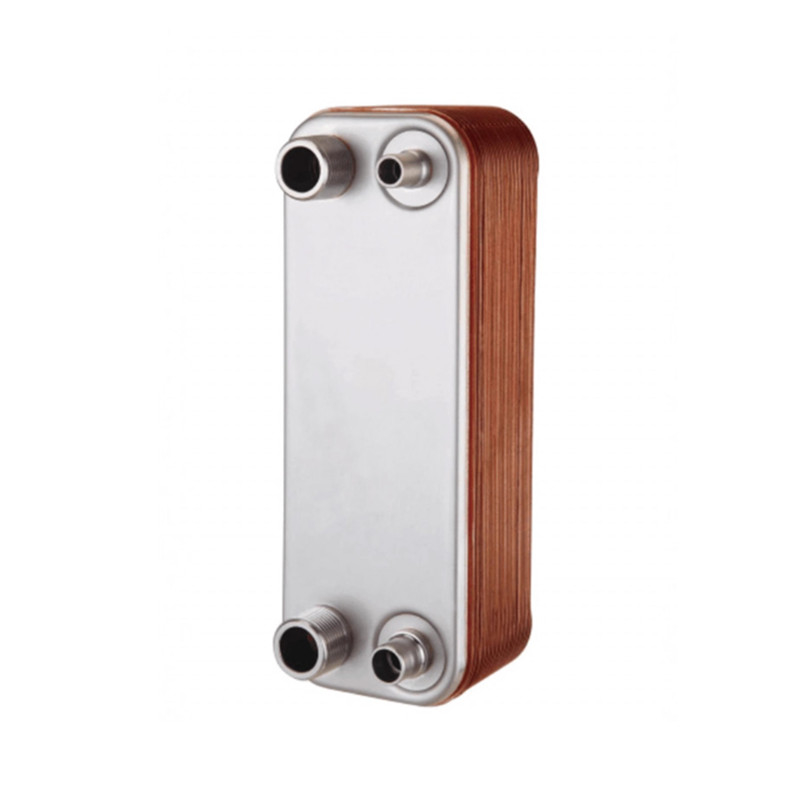

液体冷却器 熱水コイル 銅 コンパクト 溶接板 交換器
記述
溶接板熱交換器は,多くの産業で広く使用される効率的でコンパクトで軽量な熱交換機器の一種です.プレート間の溶接と密閉接触を使用して熱の転送と交換を実現.
まず,作業原理について
溶接板熱交換器の動作原理は,主に交換板間の熱伝送メカニズムに基づいています.装置は,いくつかの平行シートで構成されています.溶接法で接続されているもの熱交換液体は片側からチャネルを通り,冷却液体は反対側からチャネルを通り, 2つの液体がプレートの接触点で出会うとき,熱は高温液体から低温液体へとプレートを通って伝わります熱の伝送と交換を完了します
第2に 構造的特徴
1. コンパクトな設計: 熱交換器はコンパクトな設計を使用し,非常に小さなスペースを占有し,限られたスペースの機会に適しています.サイズと重量は軽い設置と保守が簡単です
2効率的な熱伝達:プレートとプレートの間の溶接接触により,より高い熱伝達効率を達成できます.溶接板の熱交換器は,より高い熱伝導性と,より低い熱抵抗を持っています熱交換器のエネルギー効率を向上させる.
3強い圧力耐性: 溶接プロセスで接続されたプレート熱交換器は強い圧力耐性があり,高圧および高温環境に耐えることができます.
| モデル | BL26 |
| 幅 A [mm] | 111 |
| 高さ,B [ミリ] | 310 |
| 長さ,E [ミリ] | 10+2.36n |
| 横のポート距離,C [mm] | 50 |
| 垂直ポート距離,D [mm] | 250 |
| 最大圧力 [Mpa] | 3 |
| 最大流量 [M3/h] | 8.1 |
| 体重 [kg] | 1.3+0.12n |
モデル
BL1
| モデル | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| 幅 A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| 高さ,B [ミリ] | 206 | 310 | 310 | 304 | 525 | 616 |
| 長さ,E [ミリ] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| 横のポート距離,C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| 垂直ポート距離,D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| 最大圧力 [Mpa] | 3 | 3 | 3 | 3/4. 3/4. 3/4.5 | 3/4. 3/4. 3/4.5 | 3/4. 3/4. 3/4.5 |
| 最大流量 [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| 体重 [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| モデル | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| 幅 A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| 高さ,B [ミリ] | 528 | 696 | 738 | 1398 | 495 | 739 |
| 長さ,E [ミリ] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2.55n |
| 横のポート距離,C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| 垂直ポート距離,D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| 最大圧力 [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4. 3/4. 3/4.5 | 3/4. 3/4. 3/4.5 |
| 最大流量 [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| 体重 [kg] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
