Baode熱交換器具株式会社

|
| 起源の場所: | 中国 |
| ブランド名: | Baode |
| 証明: | CCS/UL/CE |
| モデル番号: | BL26シリーズ |
| 最小注文数量: | 15単位 |
|---|---|
| 価格: | USD 50-1000per Units |
| パッケージの詳細: | パライウッドの箱 |
| 受渡し時間: | 14-18仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 月1千個 |
| 製品名: | 工場の銅製の溶接板 熱交換器 液熱蒸発器 コンデンサ | 主な用途: | 自動車エンジンオイル冷却器/水力換熱器 |
|---|---|---|---|
| ろう付け材料: | 銅 | オイルクーラータイプ: | 銅製の熱交換器 |

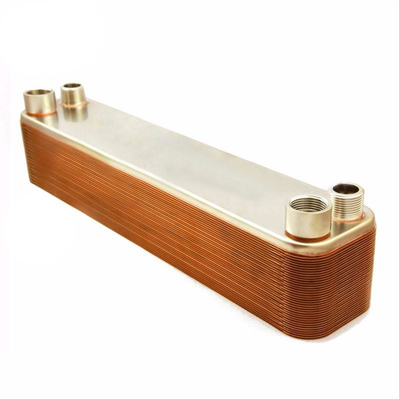

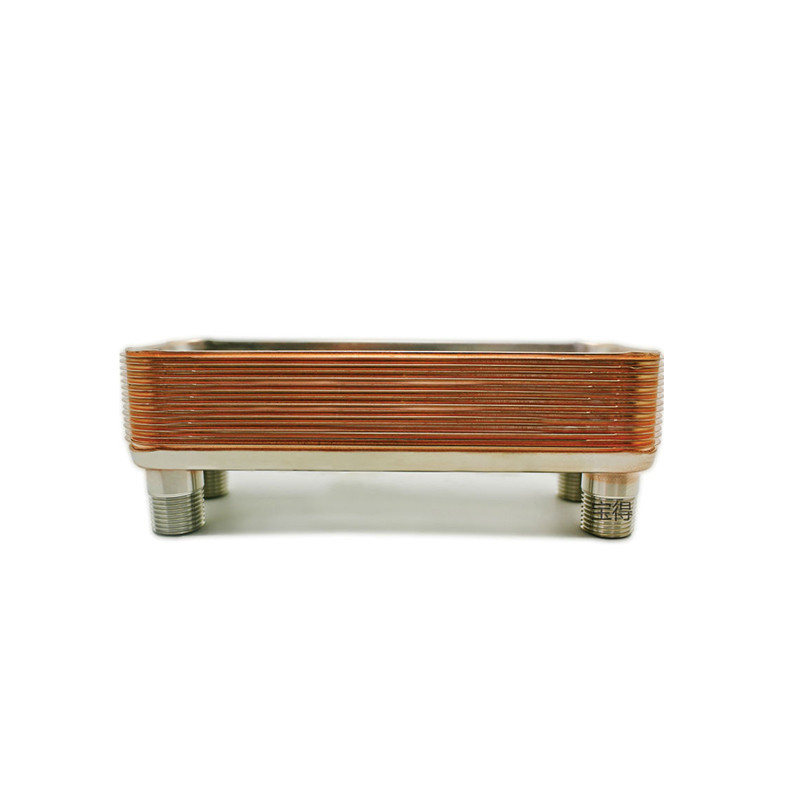

工場の銅製の溶接板 熱交換器 液熱蒸発器 コンデンサ
製品説明
作業原理
ステンレス鋼板を合金することで 密封パックや厚い枠のプレートが必要なくなります溶接材料が包装を密封するBaodeの溶接式熱交換器は,すべての接触点で溶接され,最適な熱伝送効率と圧力耐性を確保します.プレートは,可能な限り長い寿命を達成するように設計されています.熱伝達に使われるため熱交換器は非常にコンパクトな大きさで,重量も収納量が少ない.溶接板熱交換器 (bphe) は,溶接材料として銅を用いて真空溶接された薄い波紋型不?? 鋼板で構成される.. 銅製溶接装置は,多くの用途に使用できます. 食品用および攻撃的な流体を含むアプリケーションでは,ニッケル製溶接装置が要求されます.
プレート熱交換器の内部構造はプレートグループとシェルで構成されています.
1プレートグループ:プレート熱交換器のコア部分はプレートグループで,それは殻に平行な一連の金属プレートで構成されています.パネルグループの各プレートは,密閉した縁と開いた縁を持っていますプレートの間には一定の隙間があり,熱伝送チャネルを形成します.
2シェル: シェルは周囲のプレートグループのシェルで,デフレクタ,入口・出口パイプライン,液体配送器などの構造部品で構成されています.液体の流れを導いて分配するために使用される
3密封:密封は,プレートグループとシェルの間の接点で密封作用を演じて,プレートグループを圧縮し固定することによって熱媒体が漏れないようにする部分です.
プロセスでは,2つの物質がそれぞれプレート熱交換器の入口と出口を通り,プレートグループ間の熱交換を形成し,それによって熱伝達を達成する.液体は液体流量制御装置を通してハウジングに入ります流体から流体へと流れる熱は,プレート表面の熱交換過程で,それぞれのチャネルに分離して流れる.熱は,その後,デフレクターと出口パイプを通って放出されますこのサイクルは熱伝達の目的を達成するために繰り返されます.
| モデル | BL26 |
| 幅 A [mm] | 111 |
| 高さ,B [ミリ] | 310 |
| 長さ,E [ミリ] | 10+2.36n |
| 横のポート距離,C [mm] | 50 |
| 垂直ポート距離,D [mm] | 250 |
| 最大圧力 [Mpa] | 3 |
| 最大流量 [M3/h] | 8.1 |
| 体重 [kg] | 1.3+0.12n |
モデル
BL1
適用する
シンプルで強固でコンパクトで
高度な信頼性,バオード熱交換器は効率的に再熱するように設計されています
水温を維持する
主要熱源からの尺寸と容量
ボイラー,太陽光装置,熱ポンプなど
標準設計
包装されたモジュールは,以下を含みます.
ステンレス鋼板熱交換器,海水や軽く腐食性のある水 (バルネオ療法,
温泉水
標準材料
蓋板:ステンレス鋼 AISI 316
接続:ステンレス鋼 AISI 316
ステンレス鋼 AISI 316
溶接材料:銅
報表に必要な詳細
Baodeの代表者が具体的な価格を提示できるように,問い合わせには以下の情報が含まれます.
流量や熱負荷が必要
温度プログラム
液体の物理的特性
望ましい作業圧
許容される最大減圧
短い配送時間
高品質
合理的な価格
顧客が作った
専門知識の設計と顧客サポート
| モデル | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| 幅 A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| 高さ,B [ミリ] | 206 | 310 | 310 | 304 | 525 | 616 |
| 長さ,E [ミリ] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| 横のポート距離,C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| 垂直ポート距離,D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| 最大圧力 [Mpa] | 3 | 3 | 3 | 3/4. 3/4. 3/4.5 | 3/4. 3/4. 3/4.5 | 3/4. 3/4. 3/4.5 |
| 最大流量 [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| 体重 [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| モデル | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| 幅 A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| 高さ,B [ミリ] | 528 | 696 | 738 | 1398 | 495 | 739 |
| 長さ,E [ミリ] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2.55n |
| 横のポート距離,C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| 垂直ポート距離,D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| 最大圧力 [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4. 3/4. 3/4.5 | 3/4. 3/4. 3/4.5 |
| 最大流量 [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| 体重 [kg] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
