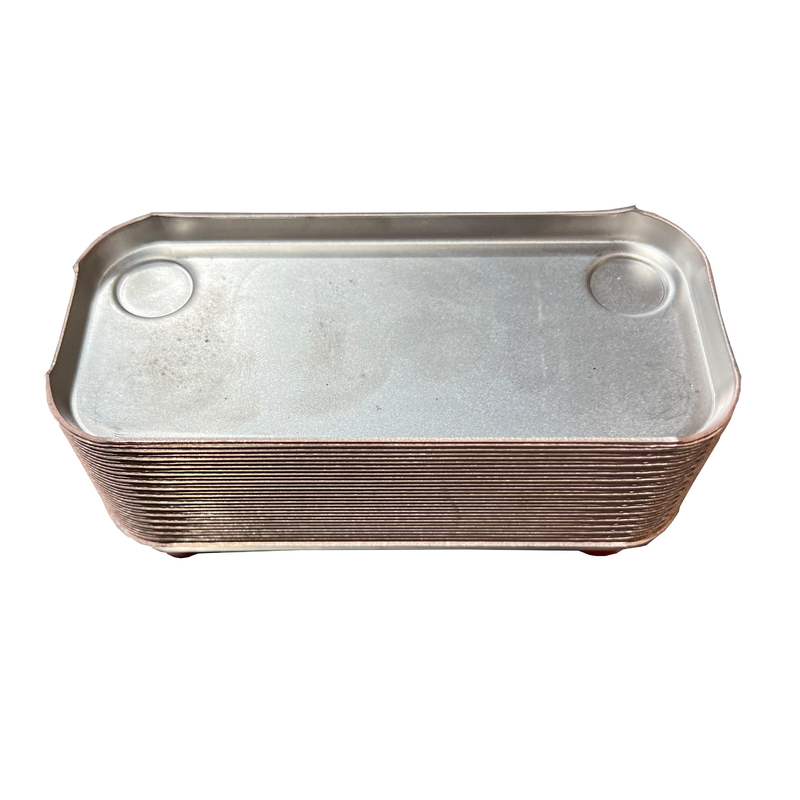

工業用水冷却器熱ポンププレート蒸発器ステンレス鋼溶接式熱交換器

商品の詳細:

起源の場所:	中国
ブランド名:	Baode
証明:	CCS/UL/CE
モデル番号:	BL6シリーズ

お支払配送条件:

最小注文数量:	1 ユニット
価格:	USD 50-1000per Units
パッケージの詳細:	パライウッドの箱
受渡し時間:	14-18仕事日
支払条件:	T/T
供給の能力:	月1千個

詳細製品概要

製品名:	工業用水冷却器熱ポンププレート蒸発器ステンレス鋼溶接式熱交換器	主な用途:	自動車エンジンオイル冷却器/水力換熱器
ろう付け材料:	銅	オイルクーラータイプ:	銅製の熱交換器

工業用水冷却器熱ポンププレート蒸発器ステンレス鋼溶接式熱交換器

製品説明

溶接板熱交換器の原理と適用
1原則の概要
熱交換器は効率的な熱交換装置で,その基本的な原則は,流通チャネルから構成された一連の金属プレートの使用です.プレート熱交換の2つ以上の液体熱交換器では,熱交換器は,熱交換器で,熱交換器で,熱交換器で,熱交換器で,熱交換器で,熱交換器で,熱交換器で,熱交換器で,熱交換器で,針溶接技術によりプレートの密度と構造強度が確保され,液体の安定した熱交換環境が提供されます..
2プレートの構造と特性
プレート熱交換器は,重ねた一連の波紋金属プレートで構成され,プレートの間には薄くて均質な流れチャネルが形成されます.その特徴には,コンパクトな構造,高熱伝達効率さらに,プレート熱交換器は,強力な適応性,容易な拡張性,柔軟な組み合わせの利点もあります.異なる場合やプロセスにおける熱交換のニーズを満たすことができる.
3溶接プロセスの原理
溶接過程で,補填金属は溶かされ,プレート間の隙間を埋め,毛細血管作用によって関節の隙間に浸透し,金属間の接続を形成する.溶接プロセスには,溶接温度などのパラメータの厳格な制御が必要です.熱交換器は熱圧後密封性や構造強度が高い.作業過程で発生する圧力と温度変化に耐える.

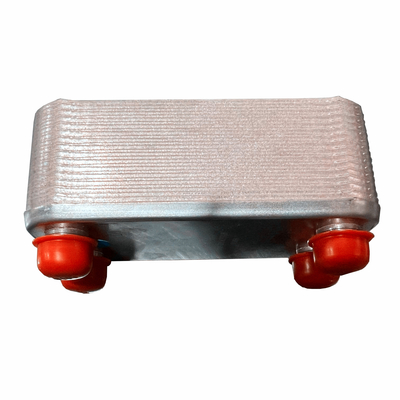

工業用水冷却器熱ポンププレート蒸発器ステンレス鋼溶接式熱交換器 0

モデル	BL26
幅 A [mm]	111
高さ,B [ミリ]	310
長さ,E [ミリ]	10+2.36n
横のポート距離,C [mm]	50
垂直ポート距離,D [mm]	250
最大圧力 [Mpa]	3
最大流量 [M3/h]	8.1
体重 [kg]	1.3+0.12n

モデル

BL1

モデル	BL14	BL20	BL26	BL26C	BL50	BL95
幅 A [mm]	78	76	111	124	111	191
高さ,B [ミリ]	206	310	310	304	525	616
長さ,E [ミリ]	9+2.3n	9+2.3n	10+2.36n	13+2.4n	10+2.35n	11+2.35n
横のポート距離,C [mm]	42	42	50	70	50	92
垂直ポート距離,D [mm]	172	282	250	250	466	519
最大圧力 [Mpa]	3	3	3	3/4. 3/4. 3/4.5	3/4. 3/4. 3/4.5	3/4. 3/4. 3/4.5
最大流量 [M3/h]	3.6	3.6	8.1	8.1	12.7	39
体重 [kg]	0.6+0.06n	1.0+0.08n	1.3+0.12n	2.2+0.16n	2.6+0.19n	7.8+0.36n

モデル	BL120	BL190	BL200	BL1400	BL100 *	BL200 *
幅 A [mm]	246	307	321	429	248	322
高さ,B [ミリ]	528	696	738	1398	495	739
長さ,E [ミリ]	13+2.36n	13+2.75n	13+2.7n	22+2.78n	10+2.15n	13+2.55n
横のポート距離,C [mm]	174	179	188	220	157	205.2
垂直ポート距離,D [mm]	456	567	603	1190	405	631
最大圧力 [Mpa]	3	3	2.1	1.5	3/4. 3/4. 3/4.5	3/4. 3/4. 3/4.5
最大流量 [M3/h]	42	100	100	300	42	100
体重 [kg]	7.2+0.52n	12.5+0.72n	13+0.75n	31.8+1.73n	6.5+0.37n	13+0.78n
