Baode熱交換器具株式会社

|
| 起源の場所: | 中国 |
| ブランド名: | Baode |
| 証明: | CCS/UL/CE |
| モデル番号: | BL6シリーズ |
| 最小注文数量: | 1 ユニット |
|---|---|
| 価格: | USD 50-1000per Units |
| パッケージの詳細: | パライウッドの箱 |
| 受渡し時間: | 14-18仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 月1千個 |
| 製品名: | 不同鋼304/316L 食品海事産業用銅製の熱交換器 | 主な用途: | 自動車エンジンオイル冷却器/水力換熱器 |
|---|---|---|---|
| ろう付け材料: | 銅 | オイルクーラータイプ: | 銅製の熱交換器 |

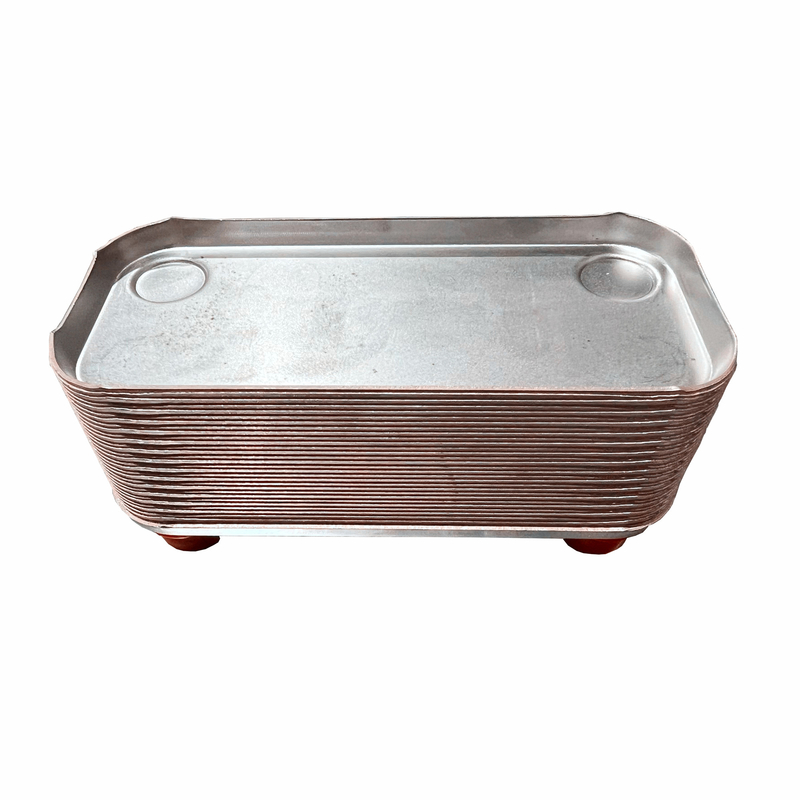

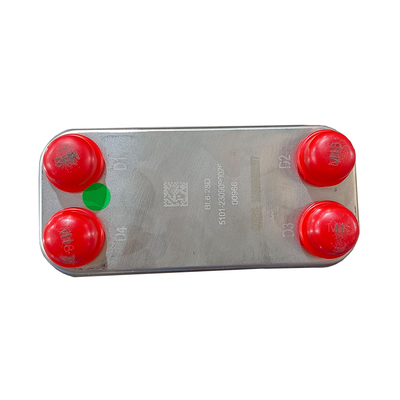

不同鋼304/316L 食品海事産業用銅製の熱交換器
製品説明
溶接板熱交換器の原理と適用
1原則の概要
熱交換器は効率的な熱交換装置で,その基本的な原則は,流通チャネルから構成された一連の金属プレートの使用です.プレート熱交換の2つ以上の液体熱交換器では,熱交換器は,熱交換器で,熱交換器で,熱交換器で,熱交換器で,熱交換器で,熱交換器で,熱交換器で,熱交換器で,熱交換器で,針溶接技術によりプレートの密度と構造強度が確保され,液体の安定した熱交換環境が提供されます..
2プレートの構造と特性
プレート熱交換器は,重ねた一連の波紋金属プレートで構成され,プレートの間には薄くて均質な流れチャネルが形成されます.その特徴には,コンパクトな構造,高熱伝達効率さらに,プレート熱交換器は,強力な適応性,容易な拡張性,柔軟な組み合わせの利点もあります.異なる場合やプロセスにおける熱交換のニーズを満たすことができる.
3溶接プロセスの原理
溶接過程で,補填金属は溶かされ,プレート間の隙間を埋め,毛細血管作用によって関節の隙間に浸透し,金属間の接続を形成する.溶接プロセスには,溶接温度などのパラメータの厳格な制御が必要です.熱交換器は熱圧後密封性や構造強度が高い.作業過程で発生する圧力と温度変化に耐える.
| モデル | BL26 |
| 幅 A [mm] | 111 |
| 高さ,B [ミリ] | 310 |
| 長さ,E [ミリ] | 10+2.36n |
| 横のポート距離,C [mm] | 50 |
| 垂直ポート距離,D [mm] | 250 |
| 最大圧力 [Mpa] | 3 |
| 最大流量 [M3/h] | 8.1 |
| 体重 [kg] | 1.3+0.12n |
モデル
BL1
| モデル | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| 幅 A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| 高さ,B [ミリ] | 206 | 310 | 310 | 304 | 525 | 616 |
| 長さ,E [ミリ] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| 横のポート距離,C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| 垂直ポート距離,D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| 最大圧力 [Mpa] | 3 | 3 | 3 | 3/4. 3/4. 3/4.5 | 3/4. 3/4. 3/4.5 | 3/4. 3/4. 3/4.5 |
| 最大流量 [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| 体重 [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| モデル | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| 幅 A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| 高さ,B [ミリ] | 528 | 696 | 738 | 1398 | 495 | 739 |
| 長さ,E [ミリ] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2.55n |
| 横のポート距離,C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| 垂直ポート距離,D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| 最大圧力 [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4. 3/4. 3/4.5 | 3/4. 3/4. 3/4.5 |
| 最大流量 [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| 体重 [kg] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
