Baode熱交換器具株式会社

|
| 起源の場所: | 中国 |
| ブランド名: | Baode |
| 証明: | CCS/UL/CE |
| モデル番号: | BL6シリーズ |
| 最小注文数量: | 1 ユニット |
|---|---|
| 価格: | USD 50-1000per Units |
| パッケージの詳細: | パライウッドの箱 |
| 受渡し時間: | 14-18仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 月1千個 |
| 製品名: | コンデンサー蒸発器冷却器HVAC冷却器ボイラー熱ポンプのための銅製ブレザープレート熱交換器 | 主な用途: | 自動車エンジンオイル冷却器/水力換熱器 |
|---|---|---|---|
| ろう付け材料: | 銅 | オイルクーラータイプ: | 銅製の熱交換器 |

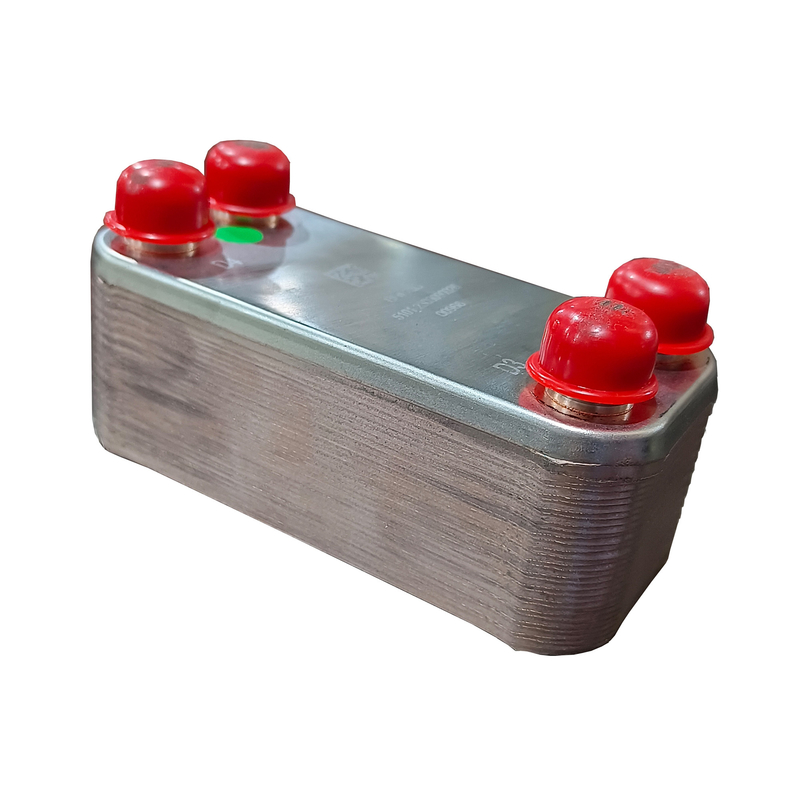

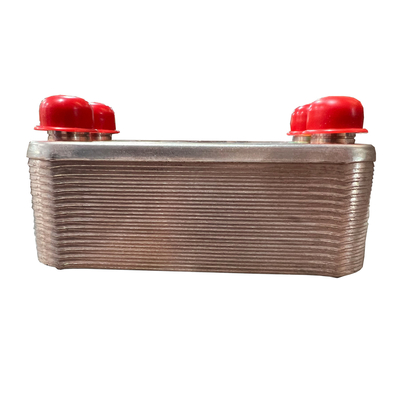

コンデンサー蒸発器冷却器HVAC冷却器ボイラー熱ポンプのための銅製ブレザープレート熱交換器
製品説明
作業原理
溶接板熱交換器は,凸起した凸と凸のステンレス鋼板の一連の構成です. 下の図のように,隣接する2枚のプレートは,チャネルを形成するために180°回転します.そして,純粋な銅またはニッケルは,波紋型ステンレス鋼板から作られたプレート熱交換器を溶接するために真空溶接炉で溶接填料金属として使用されます.円盤の間にチャネルが形成され,角に角穴が配置され,2つのメディアがチャネルで交互に流れる.接触点 の 数 が 多い の で,機械 的 な 耐久 性 が 良い接触点とエッジは,メディアの両側と外界との間の完全な隔離を確保するために,銅製の溶接で密封されています.
熱伝達特性
1コンパクトな構造,簡単にインストール
2. 軽量,シェルとチューブ熱交換器のわずか20~30%に相当する
3耐久性があり,高温や高圧に耐える
4低汚れ系数,高気圧は汚れ系数を減少させ,清掃の数を減らす
5. 高熱伝送効率,水消費量が少ない
適用分野
繊維紙産業:廃棄ガスと液体廃棄物の廃棄熱利用
化学産業: 熱・冷却,蒸発,凝縮プロセス
電力産業: トランスフォーマー油冷却機,タービン油冷却機
金属産業: ローリングミール,連続鋳造機,酸素発電機,潤滑油冷却機,循環水冷却機
地域中央暖房:蒸気水温換熱機,中間換熱ステーション暖房機,二次システム給水器
冷却空調とHVAC産業,蒸発機,冷却機,ガススーパーヒーター,液体サブクーラー,リジェネレーターなど
| モデル | BL26 |
| 幅 A [mm] | 111 |
| 高さ,B [ミリ] | 310 |
| 長さ,E [ミリ] | 10+2.36n |
| 横のポート距離,C [mm] | 50 |
| 垂直ポート距離,D [mm] | 250 |
| 最大圧力 [Mpa] | 3 |
| 最大流量 [M3/h] | 8.1 |
| 体重 [kg] | 1.3+0.12n |
モデル
BL1
| モデル | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| 幅 A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| 高さ,B [ミリ] | 206 | 310 | 310 | 304 | 525 | 616 |
| 長さ,E [ミリ] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| 横のポート距離,C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| 垂直ポート距離,D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| 最大圧力 [Mpa] | 3 | 3 | 3 | 3/4. 3/4. 3/4.5 | 3/4. 3/4. 3/4.5 | 3/4. 3/4. 3/4.5 |
| 最大流量 [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| 体重 [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| モデル | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| 幅 A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| 高さ,B [ミリ] | 528 | 696 | 738 | 1398 | 495 | 739 |
| 長さ,E [ミリ] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2.55n |
| 横のポート距離,C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| 垂直ポート距離,D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| 最大圧力 [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4. 3/4. 3/4.5 | 3/4. 3/4. 3/4.5 |
| 最大流量 [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| 体重 [kg] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
