Baode熱交換器具株式会社

|
| 起源の場所: | 中国 |
| ブランド名: | Baode |
| 証明: | CE/UL |
| モデル番号: | BH100シリーズ |
| 最小注文数量: | 1 ユニット |
|---|---|
| 価格: | USD 300-1000 per Unit |
| パッケージの詳細: | パライウッドケース |
| 受渡し時間: | 14~18 営業日 |
| 支払条件: | T/T |
| 供給の能力: | 500個/月 |
| 製品名: | エアコン ラジエーター エアクーラー 冷蔵庫 ガスケットプレートタイプ ヒーター 交換器 | 適用する: | 液体熱交換への液体 |
|---|---|---|---|
| フレーム素材: | 炭素鋼 | プレート材料: | ステンレス鋼 Ti |
| 密封器: | NBR/EPDM/VITON | パワー: | 300〜800kW |
| 実践的な応用: | CIP暖房,ワインテンパー |

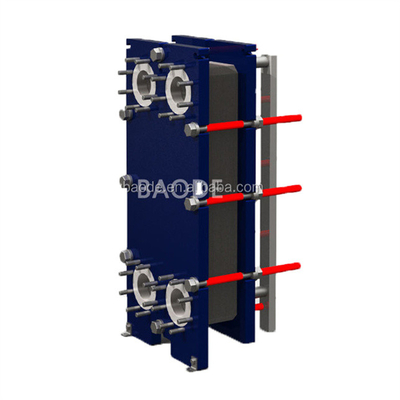

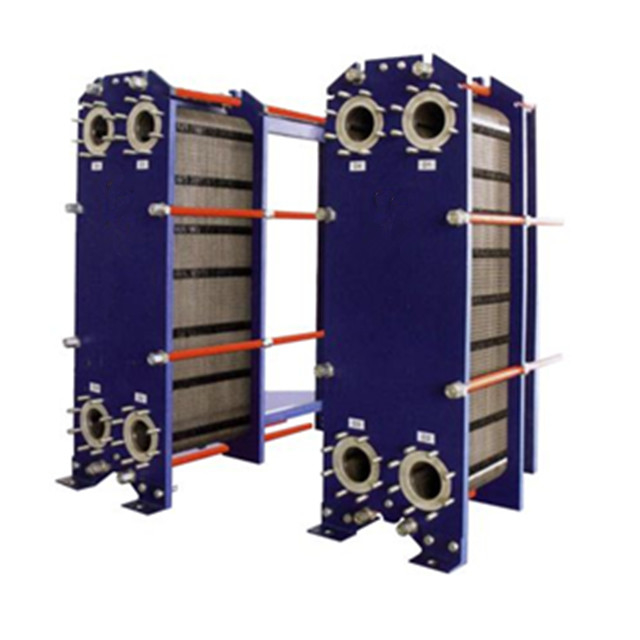

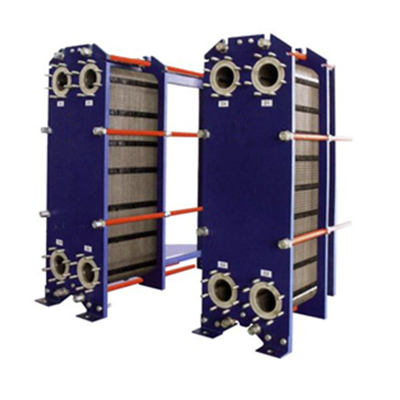

エアコン ラジエーター エアクーラー 冷蔵庫 ガスケットプレートタイプ ヒーター 交換器
ガスケットプレート熱交換器は,液体-液体と液体-蒸気熱交換のための理想的な設備です.特定の波紋形状の金属シートのシリーズから作られる高効率の熱交換器の新しいタイプです独特な構造により,多くの種類の交換器で良い利点になります.
構造原則
切断可能なプレート熱交換器は,一定の間隔で多くのスタンプされた波紋シートででき,蓋で囲まれ,フレームと圧縮回転で重ねられています.プレートとガスケットの4つの角穴は,流体配送管と収集管を形成熱と冷たい液体を合理的に分離し,各プレートの両側にある流通管に流れ,プレートを通して熱交換を行います.
作業原理
プレートクーラーは,特定の波紋形状の熱交換プレートに圧迫された薄い金属プレートからでき,その後積み重ねられ,クレーツとボルトで固定される熱交換器である.細い長方形 の 道 が 各 プレート の 間 に 形成 さ れ ます作業液は,2つのプレートの間に形成された狭い巻き状のチャネルを通って流れます.熱い液体と冷たい液体は 流れ経路を順次通過します中央に隔板があり 液体を分離し 熱がプレートを通過します
構造と熱伝達原理により,コンパクトな構造,小さな足跡,高熱伝達効率,大きな操作柔軟性,幅広い用途軽量な熱損失,便利な設置と清掃
| モデル | BH100B / BH100H | |
| クロス参照 | M10M,M10B | |
| 高さ,H [mm] | 1084 | 1084 |
| 幅,W [ミリ] | 470 | 470 |
| 標準長さ,L [mm] | 700 | 700 |
| 最大標準長さ,L [mm] | 2300 | 2300 |
| 垂直ポート距離 VC [mm] | 719 | 719 |
| 横のポート距離,HC [mm] | 225 | 225 |
| 最大温度 [°C] | 180 | 180 |
| 最大圧力 [バーグ] | 10 | 16 |
| フレンズの大きさ | DN100/4" | DN0100/4" |
| 最大流量 [kg/s] | 50 | |
(mmで測定,Nはプレートの数)
| プレートの材料 | 適した液体種 | ||
| ステンレス鋼 (AISI304.316など) | 純粋な水,普通の水,食用油,ミネラルオイル | ||
| Ti,Ti-pd について | 海水,塩水,ミネラル水 | ||
| 20Cr,18Ni,6Mo (254SMO) | 稀释された硫酸,有機水溶液 | ||
| ニ | 高温で濃度のあるカウスティックソーダ | ||
| ハステロイ (C276,D205,B2G) | 濃度 硫酸 塩化水素 リン酸 | ||
| ガスケットの材料 | 動作温度 °C | 適した液体種 | |
| NBR | -15~+135°C | 水,海水,ミネラルオイル,塩水 | |
| EPDM | -25~+180°C | 熱水,蒸気,酸,アルカリ | |
| F26 について | -55~+230°C | 酸,アルカリ | |
| TPF | -0~+160°C | 高濃度酸,アルカリ,高温オイル,蒸気 | |
独特な設計と効率的な性能で,様々な産業および民間分野で広く使用されています.それは非常に効率的で,コンパクトで,軽量で 維持しやすい現代の熱伝達技術のリーダーです
プレート交換器の最大の特徴は高効率です.そのユニークなプレート設計により,熱と冷たい流体は非常に小さな流れチャンネルで流れます.熱伝達の効率を大幅に向上させる同時に,流体の渦巻状態により,熱伝達プロセスはより効率的です.
