Baode熱交換器具株式会社

|
| 起源の場所: | 中国 |
| ブランド名: | Baode |
| 証明: | CE/UL |
| モデル番号: | BH100シリーズ |
| 最小注文数量: | 1 ユニット |
|---|---|
| 価格: | USD 300-1000 per Unit |
| パッケージの詳細: | パライウッドケース |
| 受渡し時間: | 14~18 営業日 |
| 支払条件: | T/T |
| 供給の能力: | 500個/月 |
| 製品名: | BH100 工業用熱交換器 工場価格 ガスケットプレート 熱交換器 価格 | 適用する: | 液体熱交換への液体 |
|---|---|---|---|
| フレーム素材: | 炭素鋼 | プレート材料: | ステンレス鋼 Ti |
| 密封器: | NBR/EPDM/VITON | パワー: | 300〜800kW |
| 実践的な応用: | CIP暖房,ワインテンパー |

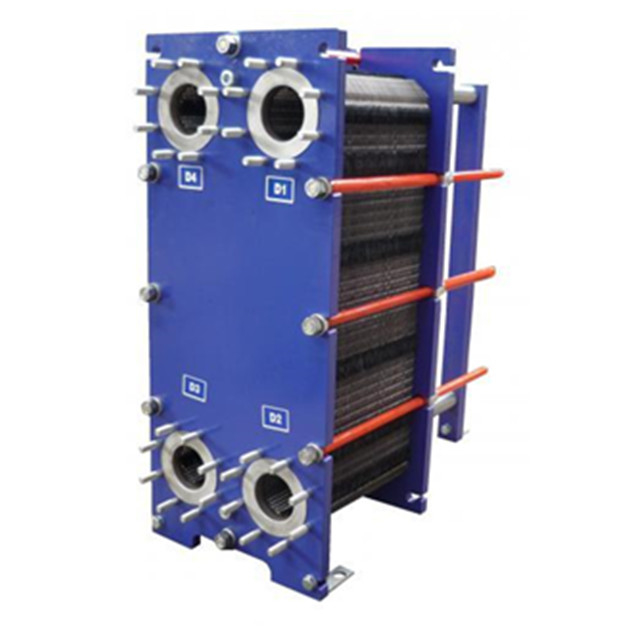

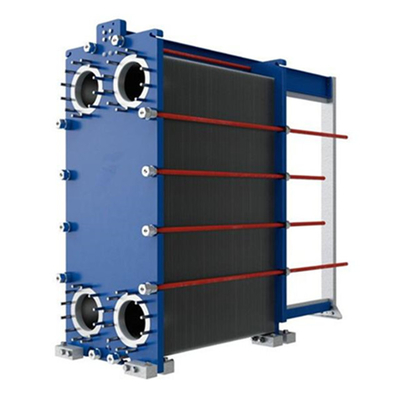

BH100 工業用熱交換器 工場価格 ガスケットプレート 熱交換器 価格
ガスケットプレート熱交換器は,熱交換器の一種である.高熱伝達係数; 修理と清掃が簡単; 低汚れ系数; コンパクトな構造,小さな足跡,軽量熱伝達領域やプロセス組み合わせを簡単に変更できます. 最終温度差は小さいです.
紹介
固定された円筒印章で囲まれており 枠と圧縮回転で覆われていますプレートとガスケットの4つの角穴は,流体配送管と収集管を形成した.熱と冷たい液体を合理的に分離し,各プレートの両側にある流通管に流れ,熱交換のためにプレートを通ります.
作業原理
ガスケットプレート熱交換器は,熱と冷媒の両方の通過のためにプレートに4つの角穴を持つ金属プレートのセットで構成されています.AプレートとBプレートは,順番に配置されていますプレートの間にネットワークチャネルが形成され,シールパッドは熱交換器内の熱と冷媒体をシールし,混ぜることなく熱と冷媒体を合理的に分離します.運河に必要なように逆流または流れに沿って,壁熱交換を通る冷たい熱い流体の流れプロセスで,望ましい効果を達成するために.
プレート熱交換器は,プロセス産業機器における熱交換技術の重要な部分です.個々のプレートヒートシンク間のシールエラスティックガスケットは,着用部分であり,また,自然条件下で老化しやすい部分です. 切断器の使用寿命は,プレート熱交換器の使用寿命に大きな影響を与えます.これらのシールが熱硬化され,元の弾性を失えば,熱交換器は適切に動作できません.
弾性密封器の使用寿命には,以下の要因が重要な影響を与える.
- 熱交換器の動作 (連続式または不連続式)
- 使用された冷却介質と清掃剤の腐食性
- 最大動作温度
- 最大作業圧
- エラスティック・ガスケットのストレスは過剰な圧力と不均衡の圧力により大きい
- 自然な老化
| モデル | BH100B / BH100H |
|
| クロス参照 | M10M,M10B |
|
| 高さ,H [mm] | 1084 | 1084 |
| 幅,W [ミリ] | 470 | 470 |
| 標準長さ,L [mm] | 700 | 700 |
| 最大標準長さ,L [mm] | 2300 | 2300 |
| 垂直ポート距離 VC [mm] | 719 | 719 |
| 横のポート距離,HC [mm] | 225 | 225 |
| 最大温度 [°C] | 180 | 180 |
| 最大圧力 [バーグ] | 10 | 16 |
| フレンズの大きさ | DN100/4" | DN0100/4" |
| 最大流量 [kg/s] | 50 | |
(mmで測定,Nはプレートの数)
| プレートの材料 | 適した液体種 | ||
| ステンレス鋼 (AISI304.316など) | 純粋な水,普通の水,食用油,ミネラルオイル | ||
| Ti,Ti-pd について | 海水,塩水,ミネラル水 | ||
| 20Cr,18Ni,6Mo (254SMO) | 稀释された硫酸,有機水溶液 | ||
| ニ | 高温で濃度のあるカウスティックソーダ | ||
| ハステロイ (C276,D205,B2G) | 濃度 硫酸 塩化水素 リン酸 | ||
| ガスケットの材料 | 動作温度 °C | 適した液体種 | |
| NBR | -15~+135°C | 水,海水,ミネラルオイル,塩水 | |
| EPDM | -25~+180°C | 熱水,蒸気,酸,アルカリ | |
| F26 について | -55~+230°C | 酸,アルカリ | |
| TPF | -0~+160°C | 高濃度酸,アルカリ,高温オイル,蒸気 | |
申請
プレート熱交換器は,高熱伝達係数,小圧減,コンパクトな構造,軽量,小さな占拠スペースの特徴を持っています面積とプロセスの都合の良い組み合わせ食品,機械,メタルージー, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業, 工業,石油・化学・海洋・その他の分野都市中央暖房技術における熱交換機器のリーダーになりました.
