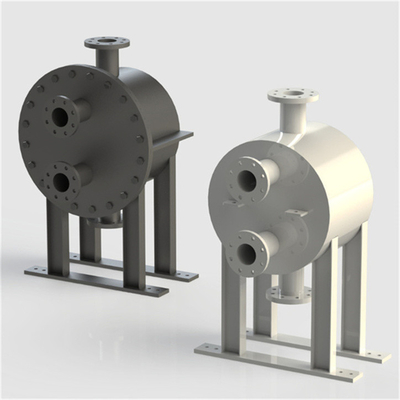

廃棄熱回収のためのデスパーヒーターとして使用される完全溶接板とシェル熱交換器

プレート・シェル熱交換器とは,プレート・チューブを熱伝達要素とする熱交換器で,プレート熱交換器とも呼ばれ,主に2つの部分で構成される.プレートチューブバンドルとシェル (図)冷凍形ラートの対の接触点は,平らな流通チャネルを複数含むプレートチューブを形成するために緊密に溶接されます.幅 が 異なっ て いる 多く の プレート は ある 順序 で 配置 さ れ て い ます. プレートとチューブ間の距離を維持するために,隣接するプレートとチューブの両端に金属のストライプを挿入し,それらを一緒に溶接します. プレートチューブの両端はチューブプレートを形成します.プレートチューブ束を形成するために多くのプレートチューブがしっかりと結合するように. 管束の端面は,殻に組み立てられたいくつかのフラットランナープレート管束を提示します.縦拡張の差は,それとシェルとの間にシールをスライドすることによって排除されます装置の部分は一般的に円形ですが,長方形,六角形などもあります. 液体Aはプレートの内側,液体Bはシェルの内側にあるプレートとチューブの間に流れます.

プレート・シェル・ヒート交換器は,シェル・チューブ・ヒート交換器とプレート・ヒート交換器の間の構造形態であり,両者の利点も考慮に入れている.

1 プレートが熱伝達表面である場合,熱伝達効率は良好です.熱伝達係数はシェル・アンド・チューブ熱交換器の約2倍です.

2 コンパクトな構造,小さいサイズ

3 温度耐性,圧力耐性,最高作業温度800°C,最高作業圧力6.3mPaまで

4 平らなチャネル内の液体は高速に流れ,プレートの表面は滑らかで,スケールが容易ではありません.プレートの束は取り外され,清掃も便利です.しかし,この熱交換器の製造プロセスは,シェルとチューブ熱交換器よりも複雑ですシェルとプレート式熱交換機は,化学,工業などの産業分野で使用されています.紙典型的な製品は主に食品,医薬品,および良好な熱伝送効率と短い滞在期間を必要とする他の加工産業で使用されます.
