Baode熱交換器具株式会社

|
| 起源の場所: | 中国 |
| ブランド名: | Baode |
| 証明: | CCS/UL/CE |
| モデル番号: | BL26シリーズ |
| 最小注文数量: | 15単位 |
|---|---|
| 価格: | USD 50-1000per Units |
| パッケージの詳細: | パライウッドの箱 |
| 受渡し時間: | 14-18仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 月1千個 |
| 製品名: | 溶接板熱交換器 工業コンデンサー蒸発器 冷却器 HVAC冷却器 ボイラー熱ポンプ | 主な用途: | 自動車エンジンオイル冷却器/水力換熱器 |
|---|---|---|---|
| ろう付け材料: | 銅 | オイルクーラータイプ: | 銅製の熱交換器 |

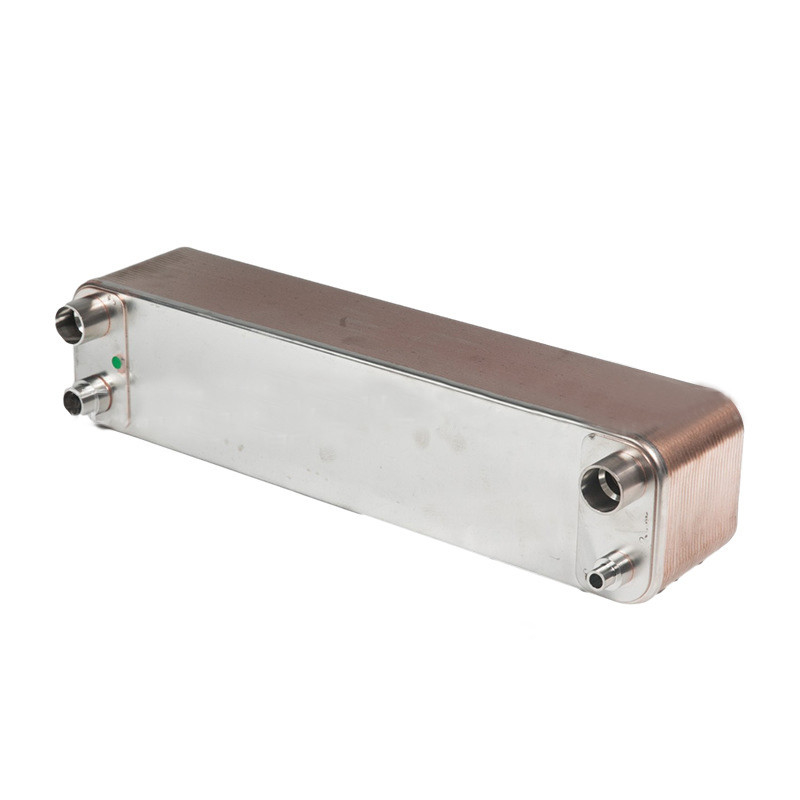

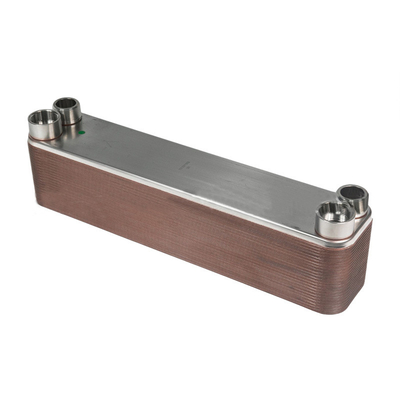

溶接板熱交換器 工業コンデンサー蒸発器 冷却器 HVAC冷却器 ボイラー熱ポンプ
製品説明
溶接板熱交換器概要:溶接板熱交換器は,特定の波状の形状を持つ一連の金属シートで構成される高効率の熱交換器の新しいタイプです.
薄い長方形のチャネルが各プレートの間に形成され,半分プレートを通して熱が交換されます.従来のシェルとチューブ式熱交換機と比較して,同じ流量抵抗とポンプ電力消費下で熱伝達係数がはるかに高い適用範囲内では,シェル・アンド・チューブ熱交換機を交換する傾向があります.
熱交換器の適用範囲:
このタイプの溶接板熱交換器は,主に冷却,蒸発器,冷却器,油冷却,蒸気加熱などに使用されます.
溶接板熱交換器の熱伝送特性:
熱交換器は,暖房,産業冷却,オイルプレス,コンプレッサーオイル冷却,エアコン,冷凍食品,化学冷却,水冷却,飲料水処理廃棄水の処理,熱回収など
| モデル | BL26 |
| 幅 A [mm] | 111 |
| 高さ,B [ミリ] | 310 |
| 長さ,E [ミリ] | 10+2.36n |
| 横のポート距離,C [mm] | 50 |
| 垂直ポート距離,D [mm] | 250 |
| 最大圧力 [Mpa] | 3 |
| 最大流量 [M3/h] | 8.1 |
| 体重 [kg] | 1.3+0.12n |
モデル
BL1
適用する
シンプルで強固でコンパクトで
高度な信頼性,バオード熱交換器は効率的に再熱するように設計されています
水温を維持する
主要熱源からの尺寸と容量
ボイラー,太陽光装置,熱ポンプなど
標準設計
包装されたモジュールは,以下を含みます.
ステンレス鋼板熱交換機,海水や軽く腐食性のある水 (バルネオ療法,
温泉水
標準材料
蓋板:ステンレス鋼 AISI 316
接続:ステンレス鋼 AISI 316
ステンレス鋼 AISI 316
溶接材料:銅
報表に必要な詳細
Baodeの代表者が具体的な価格を提示できるように,問い合わせには以下の情報が含まれます.
流量や熱負荷が必要
温度プログラム
液体の物理的特性
望ましい作業圧
許容される最大減圧
短い配送時間
高品質
合理的な価格
顧客が作った
専門知識の設計と顧客サポート
| モデル | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| 幅 A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| 高さ,B [ミリ] | 206 | 310 | 310 | 304 | 525 | 616 |
| 長さ,E [ミリ] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| 横のポート距離,C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| 垂直ポート距離,D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| 最大圧力 [Mpa] | 3 | 3 | 3 | 3/4. 3/4. 3/4.5 | 3/4. 3/4. 3/4.5 | 3/4. 3/4. 3/4.5 |
| 最大流量 [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| 体重 [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| モデル | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| 幅 A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| 高さ,B [ミリ] | 528 | 696 | 738 | 1398 | 495 | 739 |
| 長さ,E [ミリ] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2.55n |
| 横のポート距離,C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| 垂直ポート距離,D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| 最大圧力 [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4. 3/4. 3/4.5 | 3/4. 3/4. 3/4.5 |
| 最大流量 [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| 体重 [kg] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
