コンパブロック熱交換器は,熱と冷のチャネルを交互に形成するために一緒に溶接される波紋板の堆積で構成されています.耐久性 と 長寿 を 確保 する ため,ステンレス 鋼 や 腐食 に 耐える 他の 材料 で 製造 さ れ て い ます.

Compabloc熱交換器の熱伝送プロセスは,伝導とコンベクションの両方で行われます.波紋板は流体流に渦巻きを作り出します.液体とプレート表面間の接触面を増加させることで熱伝達を強化する.

デザイン

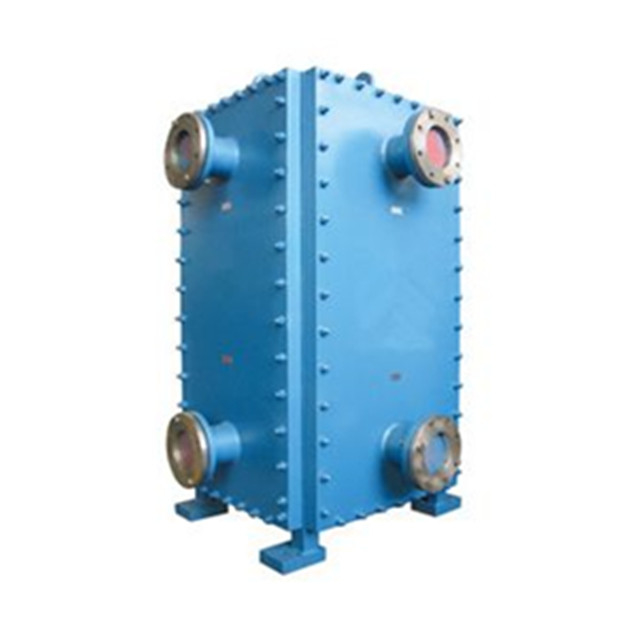

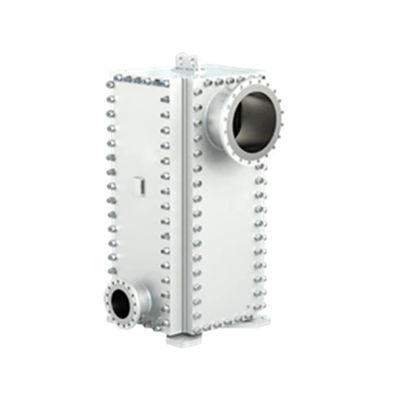

コンパブロックの核心は,316Lステンレス製の高品質材料の熱伝達器の堆積物です.プレートは,レザー溶接 (モデルCP30以上) で,コーパクトコアを形成このコアは,四つの角梁,上下の頭部,四つのサイドパネルによって囲まれ,支えられています.
これらの部品は 結びつけられていて 検査,サービス,清掃のために 素早く分解できます
設計は,液体から液体へのまたは二相作業のために,同流または反流のいずれかの操作で,単流または多通路の配置で構成することができます.

プロセス最適化
コンパブロックのユニークな設計コンセプトにより プロセスの最適化と柔軟性の可能性は無限ですCompablocは,単通路または複数通路の構成の両方で設計することができます温度交差なしの凝縮,再沸騰,液体から液体への任務では,単通路配置は,総交差流で適しています.大横流域と短い流路は,低圧冷凝作業に適しており,非常に低い圧力低下を可能にします複数のパス配置は,温度交差と近温アプローチの任務に適しています.

現在,7つのプレートファミリーモデルがあり,熱伝達面積は0から10まであります.各モデルが各作業に最適に適合できるように,異なる数のプレートでモジュール化されています..

設計コンセプトでは,2つの回路で異なる数のパスが可能になり,熱側と冷側との間の流量差が大きくなります.流量や温度が変化した場合,新しい任務に適合するために簡単に再配置することができます3°C (5.4°F) まで接近できる.
Compablocは垂直に,通常の液体から液体への任務,冷却下での冷却とガス冷却の任務,またはほとんどの冷却の任務で水平に設置することができます.高さ制限の場合,再沸騰税や液体から液体への関税.
