製品説明

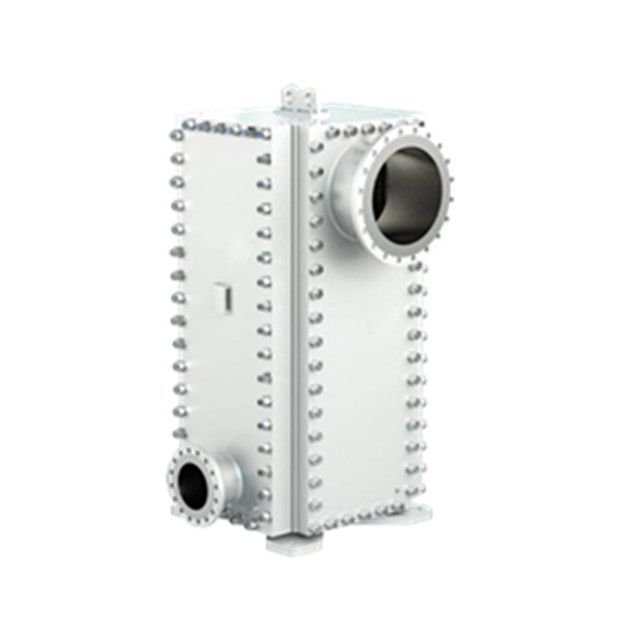

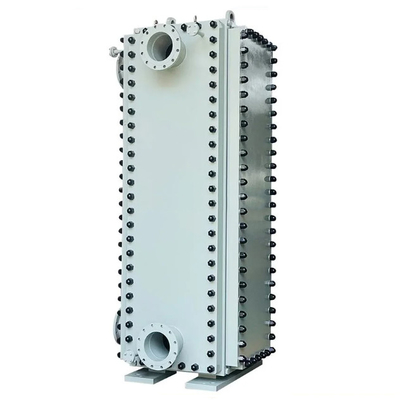

コンパブロックは,プロセスとユーティリティの全範囲のために設計された完全に溶接されたコンパクト熱交換機です. コンパブロックシリーズは,最も効率的で,コスト効率の高い,今日利用できるコンパクトで清潔な熱交換器のソリューション.

デザイン

Compablocの熱交換器は,性能,コンパクト性,および運用性に焦点を当てています.316Lステンレス鋼の熱伝送プレートプレートはレーザーで溶接され,コンパクトなコアを形成します.このコアは,4つの角梁で囲まれ,支えられています.上と下の頭と4つのサイドパネル (Compablocのセクションビューを参照)これらの部品は,一緒にボルトされ,検査,サービス,清掃のために迅速に分解することができます.設計は,同電流または反電流の操作で単流または多通路の配置で構成することができます.液体から液体への配送や二相配送の場合は

運営原則

Compabloc熱交換器内の2つのメディアは,波紋板の間に交互に溶接されたチャネルで流れます.これらの波紋板は,高気圧を促進し,高熱伝送効率を提供し,汚れを最小限に抑えるのに役立ちます. The media flows in a cross-flow arrangement within each pass (see figure below) while the overall flow arrangement is counter-current for a multi-pass unit (if required the unit can also be designed with overall co-current operation)プレートパックとパネルの間に流体を回すようにする圧縮されたバフルによってそれぞれのパスが隣接するパスから分離されます.Compablocの柔軟なパス・アレンジにより,流量が異なる液体から液体への課税に適しています2相コンデンサまたはリボイラー用

申請

石油・ガス生産

• TEGシステムにおける熱回収 (ガス脱水)
• 熱回収,冷却,凝縮,アミンのシステムでの再沸騰 (ガス甘化,酸性サービス)
• 原油脱水および脱塩システムにおける熱回収,加熱,冷却
• 蒸気回収装置における凝縮
• 熱回収,冷却,凝縮,再沸騰 NGL 分割システム

精製工場

様々な凝縮と再沸騰の義務,例えば:

• 大気蒸留と真空蒸留における凝縮
• FCC,水素クラッキング,H2Sストリッパーなどにおける割分機におけるトップコンデンサ
• NGLとアルキライゼーションプラントにおけるプロパンとブータンの総費用
• H2S 脱水機,酸水の脱水機,その他のコラムで再煮
• 蒸気発電

熱回収,冷却,加熱の任務,例えば:

• ガソリン,ケロシン,ガソリン,ディーゼル,ポンプ・アラウンドなど冷却
• ビトゥメン,VGO (真空ガスオイル) や他の重産物の冷却と加熱
• フラクターターの給熱/底部熱回収
• 原油の予熱
• 淡水/給水熱回収

Compabloc熱交換器のメリット

• 高熱効率は エネルギーを節約し,性能を向上させ,CO2排出量を削減します
• 低コストで熱回収の改善は,非常に短い回帰期間を意味します
• コンパクトな設計により,設置コストが削減され,生産を増やすためのボトルネックが解消されます
• コンパブロックは完全に機械的に洗浄可能で,保守が簡単で速く,コスト効率が高くなります
• 耐久 的 な レーザー 溶接 式 建築 により 汚れ が 少なく,腐食 の 問題 が なくなる
