Baode熱交換器具株式会社

|
| 起源の場所: | 中国 |
| ブランド名: | Baode |
| 証明: | CCS/UL/CE |
| モデル番号: | BL100シリーズ |
| 最小注文数量: | 5単位 |
|---|---|
| 価格: | USD 200-500per Units |
| パッケージの詳細: | パライウッドの箱 |
| 受渡し時間: | 14-18仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの1000単位 |
| 製品名: | 交換銅製の溶液蒸発器の二回路式熱交換器 | 主な用途: | 産業用暖房, HVAC&R |
|---|---|---|---|
| ろう付け材料: | 銅 | オイルクーラータイプ: | 銅製の熱交換器 |

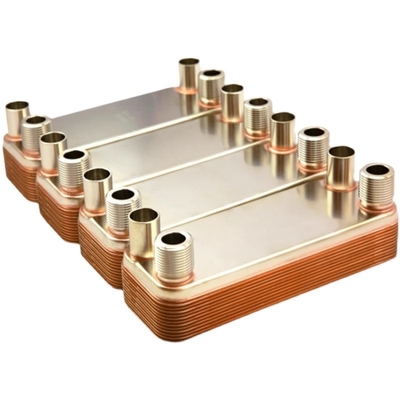

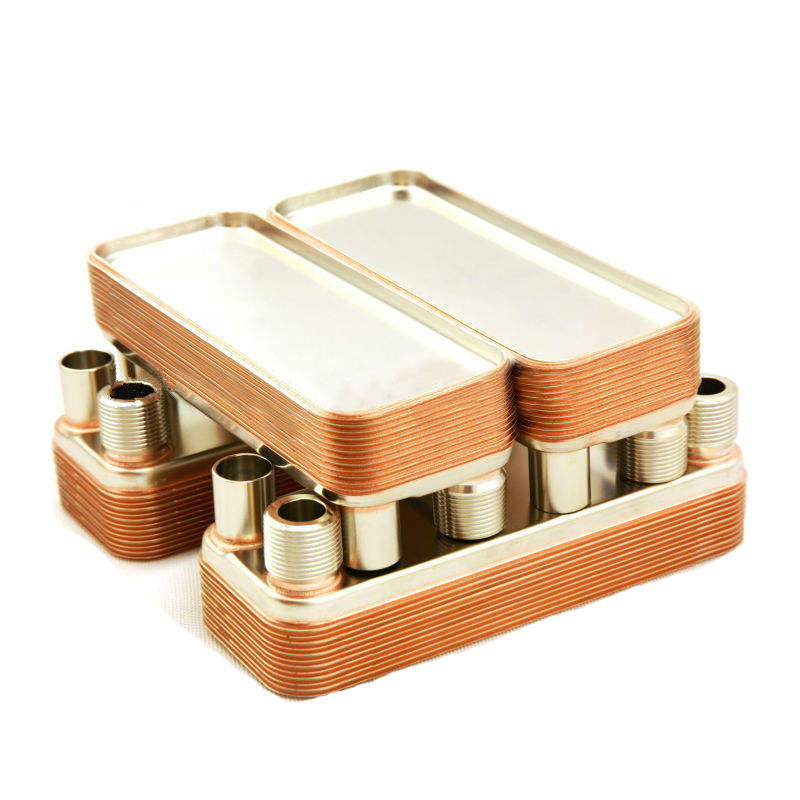

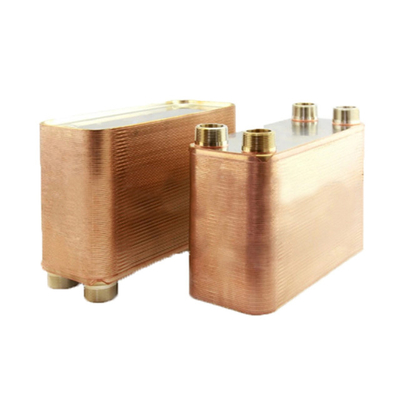

交換銅製ブレズプレート型熱交換機とダブル回路溶液蒸発機
蒸発器の流れ原理
2つのメディアが流れるように配置されている
2相冷却剤は,2相冷却剤は2相冷却剤が2相冷却剤を2相冷却する際に
(蒸気 + 液体) は,動作装置に応じて蒸気品質で交換器の左下に入ります.
液体相の蒸発は,チャネル内部で,いくつかの度量で発生します.
このプロセスは"乾燥式膨張"と呼ばれる理由です. 付属した
暗黒と淡い青の矢印は冷却剤の接続の位置を示します. 水は,冷却剤の接続の位置を示します.
(塩水) は,反対のチャンネルで反流流を冷却する.暗と明るい赤い矢印は,
水 (塩水) 接続の位置
標準設計
プレートパックはカバープレートで覆われています.接続は前または後ろのカバープレートに位置しています.
熱伝達の効率を向上させ 硬さを高めるため 波紋状のプレートが作られています
標準材料
蓋板:ステンレス鋼 AISI 316
接続:ステンレス鋼 AISI 316
ステンレス鋼 AISI 316
溶接材料:銅
報表に必要な詳細
Baodeの代表者が特定の価格を提示できるように,問い合わせには以下の内容が添付されなければなりません.
詳細:
流量や熱負荷が必要
温度プログラム
液体の物理的特性
望ましい作業圧
許容される最大減圧
熱交換器の利点は,産業とHVAC&R
工業用熱交換器 (BHE) に比べていくつかの利点があります.
そして HVAC&R アプリケーションです
BHE の高熱伝達効率により,非常にコンパクトで,空間が広い場所に簡単に設置できます.
制限されています
温度および/または圧力が高い場合,例えば,地方の環境で使用するのに適しています.
暖房
バオデの供給システムは,あなたがどこにいても,BHEユニットは非常に簡単に利用可能であることを保証します.
短い配達時間
短い配送時間
高品質
合理的な価格
顧客が作った
専門知識の設計と顧客サポート
| モデル | BL26 |
| 幅 A [mm] | 111 |
| 高さ,B [ミリ] | 310 |
| 長さ,E [ミリ] | 10+2.36n |
| 横のポート距離,C [mm] | 50 |
| 垂直ポート距離,D [mm] | 250 |
| 最大圧力 [Mpa] | 3 |
| 最大流量 [M3/h] | 8.1 |
| 体重 [kg] | 1.3+0.12n |
モデル
B について
| モデル | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| 幅 A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| 高さ,B [ミリ] | 206 | 310 | 310 | 304 | 525 | 616 |
| 長さ,E [ミリ] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| 横のポート距離,C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| 垂直ポート距離,D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| 最大圧力 [Mpa] | 3 | 3 | 3 | 3/4. 3/4. 3/4.5 | 3/4. 3/4. 3/4.5 | 3/4. 3/4. 3/4.5 |
| 最大流量 [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| 体重 [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| モデル | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| 幅 A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| 高さ,B [ミリ] | 528 | 696 | 738 | 1398 | 495 | 739 |
| 長さ,E [ミリ] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2.55n |
| 横のポート距離,C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| 垂直ポート距離,D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| 最大圧力 [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4. 3/4. 3/4.5 | 3/4. 3/4. 3/4.5 |
| 最大流量 [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| 体重 [kg] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
