Baode熱交換器具株式会社

|
| 起源の場所: | 中国 |
| ブランド名: | Baode |
| 証明: | CE/UL |
| モデル番号: | SH60シリーズ |
| 最小注文数量: | 1 ユニット |
|---|---|
| 価格: | USD 300-1000 per Unit |
| パッケージの詳細: | パライウッドケース |
| 受渡し時間: | 14~18 営業日 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの500の単位/単位 |
| 製品名: | SH60 シリーズ ガスケットプレート熱交換器 10/16 バー 20kg/s HVAC蒸気暖房用 | 適用する: | 蒸気暖房 |
|---|---|---|---|
| フレーム素材: | 炭素鋼 | プレート材料: | AISI 316L/304/NI/TI |
| ガスケット: | NBR/EPDM/VITON | 熱交換器のタイプ: | フレームとプレートの種類 |

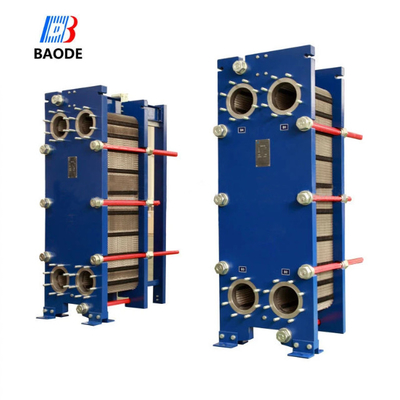

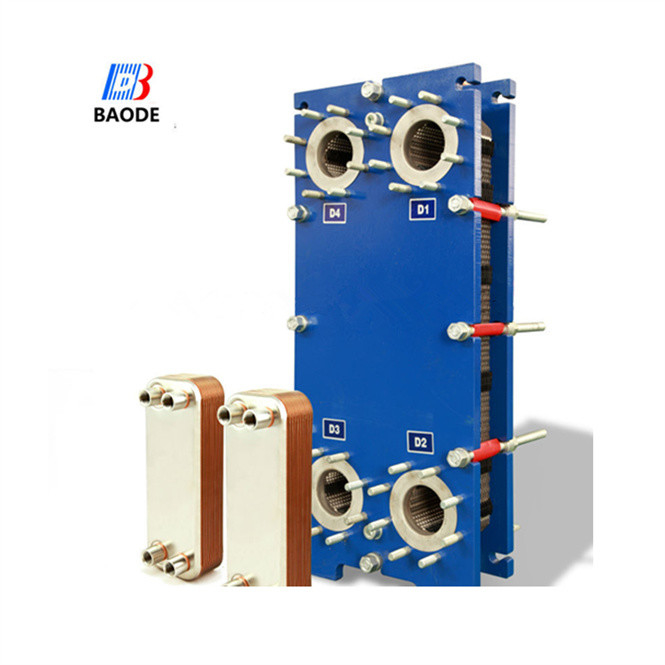

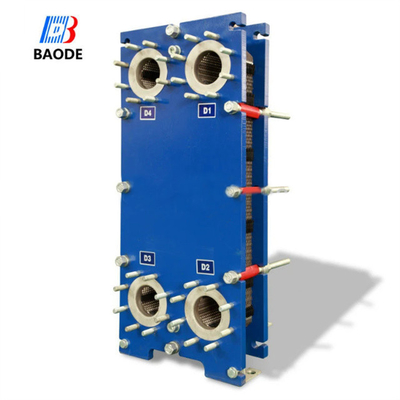

SH60 シリーズ ガスケットプレート熱交換器 10/16 バー 20kg/s HVAC蒸気暖房用
| モデル | SH60 | |
| クロス参照 | TS6M | |
| 高さ,H [mm] | 704 | 704 |
| 幅,W [ミリ] | 400 | 410 |
| 標準長さ,L [mm] | 530 | 540 |
| 最大標準長さ,L [mm] | 1430 | 1440 |
| 垂直ポート距離 VC [mm] | 380 | 380 |
| 横のポート距離,HC [mm] | 203 | 203 |
| 最大温度 [°C] | 180 | 180 |
| 最大圧力 [バーグ] | 16 | 20.6 |
| フレンズの大きさ | DN65/2' | DN65/2' |
| 最大流量 [kg/s] | 20 | |
(mmで測定,Nはプレートの数)
| プレートの材料 | 適した液体種 | ||
| ステンレス鋼 (AISI304.316など) | 純粋な水,普通の水,食用油,ミネラルオイル | ||
| Ti,Ti-pd について | 海水,塩水,ミネラル水 | ||
| 20Cr,18Ni,6Mo (254SMO) | 稀释された硫酸,有機水溶液 | ||
| ニ | 高温で濃度のあるカウスティックソーダ | ||
| ハステロイ (C276,D205,B2G) | 濃度 硫酸 塩化水素 リン酸 | ||
| ガスケットの材料 | 動作温度 °C | 適した液体種 | |
| NBR | -15~+135°C | 水,海水,ミネラルオイル,塩水 | |
| EPDM | -25~+180°C | 熱水,蒸気,酸,アルカリ | |
| F26 について | -55~+230°C | 酸,アルカリ | |
| TPF | -0~+160°C | 高濃度酸,アルカリ,高温オイル,蒸気 | |
Baodeフレームとプレート熱交換器はプレート熱交換器業界で1位の中国ブランドですプレート熱交換器は,熱の転送が行われる2つの流体の通過のためのポータルホールを持つ波紋金属プレートのパックで構成されていますプレートパックは固定フレームプレートと移動可能な圧力プレートの間に組み立てられ,締めボルトで圧縮されます.プレートは,プレート間のチャネルを密封し,代替チャネルに流体を導く密着器で装備されています.プレートの数は流量,液体の物理特性,圧力低下,温度プログラムによって決定されます.プレートの波紋は,流体の渦巻きを促進し,プレートの差圧に対してサポートフレームプレートとプレッシャープレートは,上部にある持ち棒から吊り下げられ,下部にある導き棒によって位置づけられ,両方が支柱に固定されています.接続はフレームプレートまたはフレームとプレッシャープレートに,いずれかまたは両方の液体がユニット内で1回以上通過した場合.
作業原理
2つのメディアが交互のチャネルを通過するように,角口が配置され,熱はチャネル間のプレートを通過し,そして完全な逆流流は,可能な限り高い効率のために評価されていますプレートの波紋はプレートの間を通り,それぞれのプレートを隣接するプレートに支え,熱の効率的な移転をもたらします.
短い配送時間
高品質
合理的な価格
顧客が作った
専門知識の設計と顧客サポート
