Baode熱交換器具株式会社

|
| 起源の場所: | 中国 |
| ブランド名: | Baode |
| 証明: | CE/UL |
| モデル番号: | BH30Bシリーズ |
| 最小注文数量: | 1 ユニット |
|---|---|
| 価格: | USD 150-200 per Unit |
| パッケージの詳細: | パライウッドケース |
| 受渡し時間: | 14~18 営業日 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの500の単位/単位 |
| 製品名: | ガスケットプレート 熱交換器 ステンレス鋼 AISI316 プレート NBR 食品産業用ガスケット | 適用する: | 食品産業,CIP暖房 |
|---|---|---|---|
| フレーム素材: | 炭素鋼 | 板材: | ステンレス鋼 AISI316,304,TI,NI |
| ガスケット: | NBR/EPDM/VITON |

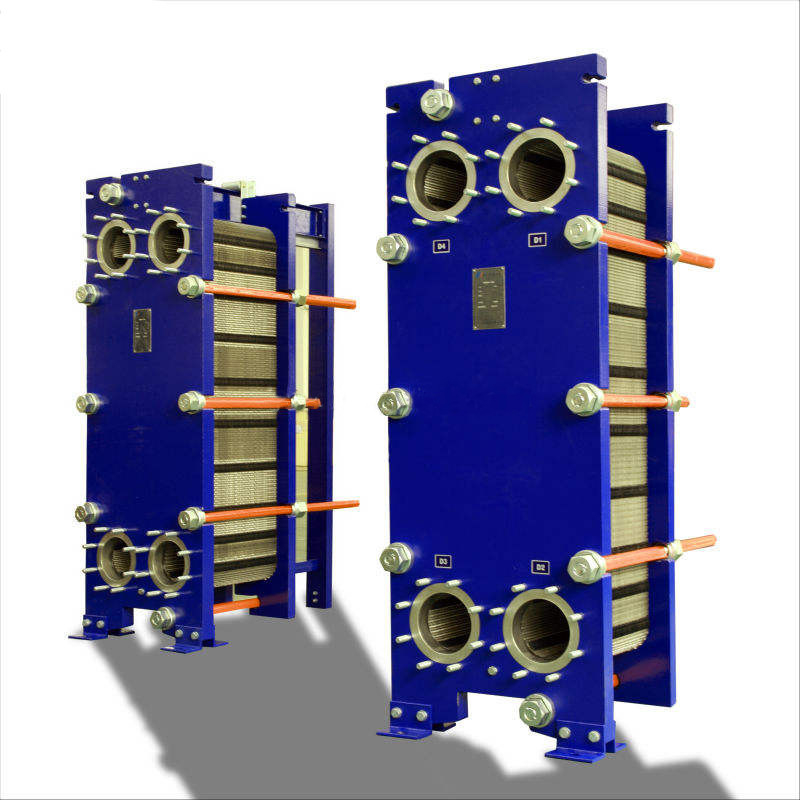

ガスケットプレート 熱交換器 ステンレス鋼 AISI316 プレート NBR 食品産業用ガスケット
| モデル | BH30B |
| クロス参照 | M3 |
| 高さ,H [mm] | 480 |
| 幅,W [ミリ] | 180 |
| 標準長さ,L [mm] | 400 |
| 最大標準長さ,L [mm] | 650 |
| 垂直ポート距離 VC [mm] | 357 |
| 横のポート距離,HC [mm] | 60 |
| 最大温度 [°C] | 180 |
| 最大圧力 [バーグ] | 16 |
| フレンズの大きさ | パイプ 1 1/4 インチ |
| 最大流量 [kg/s] | 4 |
(mmで測定,Nはプレートの数)
| プレートの材料 | 適した液体種 | ||
| ステンレス鋼 (AISI304.316など) | 純粋な水,普通の水,食用油,ミネラルオイル | ||
| Ti,Ti-pd について | 海水,塩水,ミネラル水 | ||
| 20Cr,18Ni,6Mo (254SMO) | 稀释された硫酸,有機水溶液 | ||
| ニ | 高温で濃度のあるカウスティックソーダ | ||
| ハステロイ (C276,D205,B2G) | 濃度 硫酸 塩化水素 リン酸 | ||
| ガスケットの材料 | 動作温度 °C | 適した液体種 | |
| NBR | -15~+135°C | 水,海水,ミネラルオイル,塩水 | |
| EPDM | -25~+180°C | 熱水,蒸気,酸,アルカリ | |
| F26 について | -55~+230°C | 酸,アルカリ | |
| TPF | -0~+160°C | 高濃度酸,アルカリ,高温オイル,蒸気 | |

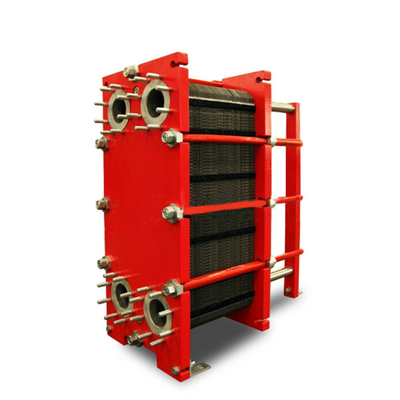

標準設計
プレート熱交換器は,2つの流体の通過のためのポータルホールを持つ波紋金属プレートのパックで構成されています
プレートパックは固定フレームプレートと移動可能な圧力プレートの間に組み立てられ,締めボルトで圧縮されます.プレートは,インターポレートチャネルをシールし,代替チャネルに流体を導くガスケットを装備していますプレートの数は流量,液体の物理特性,圧力低下,温度プログラムによって決定されます.
プレートの波紋は流体の渦巻きを促し,プレートの差圧を支える.フレームプレートとプレスプレートは上部の持ち棒から吊り下げられ,下部のガイドバーによって位置します接続は,フレームプレートまたは,いずれかまたは両方の流体がユニット内で1回以上の通過を行う場合,フレームプレートおよびプレスプレートに位置します.
典型的な容量
液体流量
介質に応じて最大16kg/s (250gpm) 許容される
圧力低下と温度プログラム
蒸気による水温
300から800kW
作業原理
2つのメディアが交互のチャネルを通過するように,角口が配置され,熱はチャネル間のプレートを通過し,そして最大限の効率のために完全な逆流流が作られますプレートの波紋はプレートの間を通り,それぞれのプレートを隣接するプレートに支え,熱の効率的な移転をもたらします.

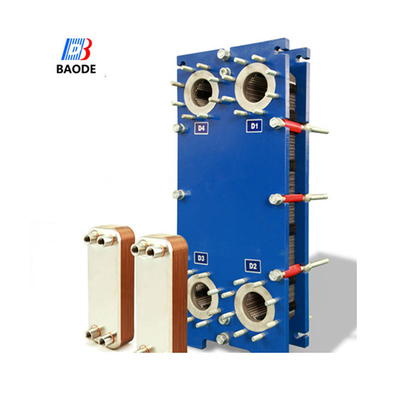

バオード ガスケット プレート 熱交換器 の 利点
*スペースが少ないより効率的な
バオードガスケットプレート熱交換器コンパクトな設計では シェル・アンド・チューブ式熱交換機よりも 22~50%のスペースが少ないので 75%の冷却環境が要りますエネルギー消費量が少ない小さなポンプが必要です.
*シェル&チューブ熱交換機より6倍効率が良い.
シェル・チューブ熱交換機と比べると密封器プレート熱交換器/フレームとプレートの熱交換器熱伝達の効率が6倍まで上がります 特殊な波紋板のパターンは,低液体体積と高熱伝送値と組み合わせた暖房や冷却を効率的に制御する.
* メンテナンスが簡単
洗濯が必要だとしたら密着板熱交換器プレート表面にアクセスできるように 簡単に開けられるので 圧力水や特定の液体を使って掃除します
